1. 서 론

토목/건축 분야에서 견고한 암반이 아닌 지반에 건설된 구조물의 지진응답을 정확하게 평가하기 위해서는 지반-구조물 상호작용(soil-structure interaction, SSI)의 영향을 고려 하여야 한다. 하지만 SSI 해석은 해석모델이 커질 경우 해석 시간이 크게 증가하는 애로점을 가지고 있다. 예를 들어서, 실규모 대형 SSI 해석 문제(이 논문 3장의 예제 E08 참조)를 SSI 전용 프로그램인 SASSI2010을 이용하고 해석모델의 상호작용절점 개수가 약 12,000개인 예제를 최신 워크스테 이션(8-core CPU, 3.4GHz, 192GB RAM)을 이용하고 30개 진동수 이산점(frequency point)에 대해 지진응답 해석을 수행할 때, 총 해석시간이 약 3일(SASSI2010 기준) 정도 소요되어 비경제적이다. 따라서 해석시간은 대형 3차원 구조물의 SSI 해석을 다루는 실무분야에서 중요한 고려사항 이고 해결해야 할 주요 이슈이다.

3차원 SSI 문제의 해석을 위한 연구는 유한-무한요소법 (Zhao and Valliappan, 1993; Seo et al., 2007; Ryu et al., 2010), 경계요소법(Beskos, 1997), PML(Basu and Chopra, 2003; 2004), PMDL(Lee et al., 2016) 등이 다양하게 개발되어 왔다. 하지만, 현재 국내외 실무에서는 SASSI 프로그램의 고속솔버 버전인 SASSI2010, ACS SASSI, MTR/SASSI가 주로 이용되고 있다(Bechtel National Inc., 2011; Ghiocel Predictive Technologies, Inc., 2016; MTR/SASSI, 2015). 이들 프로그램은 유연체적법(flexible volume method)과 진동수영역 복소응답해석법을 사용하며, 미국 U.C. Berkeley의 Lysmer 교수 연구팀에 의해 1980년대 초에 최초로 개발된 3차원 SSI 해석 프로그램인 SASSI에 근거하고 있다(Lysmer et al., 1981).

한편, 국내 연구팀에 의해 지난 20여년 동안 유한-무한 요소법을 적용한 SSI 해석기법이 연구되었다(Yang and Yun, 1992; Yun et al., 1995; 2000; 2007; Seo et al., 2007; Ryu et al., 2010). 이 연구를 기반으로 하여 3차원 문제의 진동수영역 SSI 해석을 수행할 수 있는 KIESSI-3D 프로그램이 개발되었다(Seo and Kim, 2012; Kim et al., 2012).

무한요소에 대한 연구는 Ungless(1973)에 의해 시작 되었고, 1980년대에 2차원 및 축대칭 SSI 문제에 적용을 위한 연구(Medina and Penzien, 1982; Medina and Taylor, 1983; Chow and Smith, 1981)가 이루어졌으며, 1990년대 이후에 3차원 문제로 확장되었다(Zhao and Valliappan, 1993; Seo et al., 2007; Ryu et al., 2010). 유한-무한요소법에서는 구조물과 근역지반(near-field soil)을 유한요소로 이산화하며, 원역지반(far-field soil)을 평행층 상지반(horizontally layered soil)으로 가정한 후 파동전달 특성을 잘 묘사할 수 있는 동적무한요소(dynamic infinite element)로 모형화한다. 동적무한요소의 계수행렬(질량, 강성, 감쇠)은 유한요소와 같이 대칭행렬이고, 유한요소의 계수 행렬과 조립하여 전체 행렬식 [S]={u}={f}를 구성할 경우, 동적강성행렬 [S]는 희소행렬(sparse matrix) 특성을 갖는다. 따라서 유한-무한요소법에서는 PARDISO와 같은 희소솔버 (sparse solver)를 적용하여 행렬식의 해를 고속으로 구할 수 있다(Seo and Kim, 2012; Kim et al., 2012). 최근 저자 들은 동적무한요소를 위한 p-version 형상함수와 수치적분법을 개발하여 기존 KIESSI-3D 프로그램에 장착하였다(Kim et al., 2016). 이에 따라 KIESSI-3D 해석을 위한 근역지반의 모델링범위가 기존에는 기초반경(R)의 최소 2배 이상(3배 권장) 이었으나 p-version 동적무한요소를 사용할 경우 1.2R 까지 줄일 수 있었다.

이 논문에서는 p-version 동적무한요소에 적용된 형상 함수의 핵심적인 개념에 대해 소개하였다. 그리고 말뚝기초 LNG 저장탱크 문제와 같이 플랜트/원전 분야의 8개 SSI 해석 예제를 구성하고, p-version 동적무한요소를 적용한 KIESSI- 3D 프로그램과 고속솔버를 장착한 SASSI2010 프로그램을 이용하여 지진응답해석을 수행하였다. 두 프로그램으로 구한 구조물의 전달함수를 비교하여 해의 정확성을 살펴보았으며, 두 프로그램에 의한 해석시간의 차이를 비교하였다.

2. KIESSI-3D 프로그램의 동적무한요소 개선

2.1. 원통형좌표계에서 모드 해

원통형좌표계 (r, θ, z) 에서 동적하중에 대한 탄성체의 진동수영역 변위함수벡터 u(r, θ, z, ω) 는 다음과 같이 원주 방향 Fourier 급수로 전개하여 나타낼 수 있다(Tzong and Penzien, 1983; Liou, 1989; Yun et al., 1995).

(1)
u(r,θ,z,ω)=n=0[Θn(θ)]un(r, z,ω)+n=0[Θ^n(θ)]u^n(,ω)

여기서,

(2a)
u(r,θ,z,ω)=ur(r,θ,z,ω),uθ(r,θ,z,ω),uz(r,θ,z,ω)T

(2b)
un(r,z,ω)=urn(r,z,ω),uθn(r,z,ω),uzn(r,z,ω)T

(2c)
u^n(r,z,ω)=u^rn(r,z,ω),u^θn(r,z,ω),u^zn(r,z,ω)T

(2d)
[Θn(θ)]=diag(cos nθ, sin nθ, cos nθ)

(2e)
[Θ^n(θ)]=diag(sin nθ,cos nθ, sin nθ)

; un (r, z, ω) 와 u^n(r,z,ω) 는 각각 θ =0평면에 대칭인 변위 성분과 비대칭 변위성분; ur , urn, u^rn 은 반경방향 변위함수; uθ , uθn, u^θn 는 원주방향 변위함수; uz , uzn, u^zn 는 수직방향 변위함수이다. 수식 전개의 편의를 위해 이후 수식에서는 식 (1)과 식 (2)에서 아래첨자 n을 생략하겠다. 즉,(3)

(3)
un(r,z,ω),u^n(r,z,ω)u(r,z,ω)

평행층상반무한 원역지반에서 변위 해는 다음과 같이 물체 파성분과 표면파성분의 중첩으로 나타난다(Richart et al., 1970; Karasudhi, 1991).(4)

(4)
u(x,ω)=ubω(x,ω)+usw(x,ω)

여기서, ubw(x, ω)=물체파성분이며 usw(x, ω)=표면파성분 이다.

표면파성분의 변위함수벡터 usw(r, z, ω) 는 분산해석(dispersion analysis)을 통해 표면파의 파수(wavenumber)가 구해진 경우, 다음과 같은 모드중첩으로 나타낼 수 있다 (Tzong and Penzien, 1983; Liou, 1989).(7)(9)

(5a)
usw(l)(r,z,ω)=m=1Nsw(ω)[Φm(l)(r,z,ω)]am(l)(ω),l=1,2,,NHL

(5b)
usw(h)(r,z,ω)=m=1Nsw(ω)[Φm(h)(r,z,ω)]am(h)(ω)

여기서,

(6a)
[Φm(l)(r,z,ω)]=Hm(r,ω)Qm(l)(ω)[em(l)(z,ω)]

(6b)
[Φm(h)(r,z,ω)]=Hm(r,ω)Qm(h)(ω)[em(h)(z,ω)]

(7)
[Hm(r,ω)]=[101101010][Hn1(2)(kmr)000Hn(2)(kmr)000Hn+1(2)(kmr)][101101010]1

(8a)
[em(l)(z,ω)]=diag(eλpm|z|,eλpm|z|,eλsm|z|,eλsm|z|,eλsm|z|)

(8b)
[em(h)(z,ω)]=diag(eλpm|z|,eλsm|z||,eλsm|z|)

(9)
λpm=(km)2(ω/Vpl)2,λsm=(km)2(ω/Vsl)2

여기서, Nsw (ω)=표면파의 개수; NHL=평행층상 수평층의 개수; Hn(2)(kmr)n-차 제2종(second kind) Hankel 함수; VsℓVpℓ은 각각 지층의 S-파와 P-파 속도; am(l)(ω)am(h)(ω) 은 수평층과 반무한층에서 응답의 진폭벡터; Qm(l)(ω)Qm(h)(ω)kmλpm, λsm로 이루어진 계수행렬; km은 m-번째 표면파 파수로서 원역지반의 층상지반조건과 지표면 에서 응력이 영(0)이라는 조건을 적용한 고유치해석을 통해 구한다(Liou, 1989).

2.2. Hankel 함수의 급수 표현

Hankel 함수는 다음과 같은 이항전개(binomial expansion) 를 통하여 1/kr의 무한급수 형태로 나타낼 수 있다(Kornenev, 2002).(11)

(10)
Hn(2)(kr)=2πkrei(krnπ/2π/4)m=0(n,m)(2ikr)m

여기서,

(11)
(n,m)=Γ(n+m+1/2)m!Γ(nm+1/2)

Γ(∙)는 Gamma 함수이다. 식 (10)에서 첫 번째 항만 취하면 다음과 같이 kr→ ∞일 때 근사식(asymptotic representation)이 된다.

(12)
Hn(2)(kr)2πkrei(krnπ/2π/4)

식 (12)의 근사식은 기존 동적무한요소의 파동함수를 유도 하는데 널리 사용되어 왔다(Medina and Penzien, 1982; Medina and Taylor, 1983; Yang and Yun, 1992; Zhao and Valliappan, 1993; Yun et al., 1995; Seo et al., 2007).

이제 식 (12)를 식 (5)에 대입하면 r - z 평면에서 표면 파성분의 변위함수벡터 usw(r, z, ω) 를 다음과 같이 나타낼 수 있다.

(13)
usw(r,z,ω)=m=1Nsw(ω)(l=0{ψml(z,ω)}1(kmr)l)1kmreikmr

여기서, {ψml (z, ω)}는 표면파성분 변위함수의 수직방향 진폭 벡터이다.

한편, 물체파에 의한 변위함수는 무한대 방향으로 구형 (spherical) 파면(wave front)을 가지며 다음과 같은 spherical Hankel 함수 hn(2)(kR¯) 로 정의된다.

(14)
hn(2)(kR¯)1kR¯Hn(2)(kR¯)

여기서, R¯=x2+y2+z2 이다. 그리고 이 연구에서 고려 하는 수평층상지반의 수평층에서 z 좌표값은 유한하므로 수평층 에서 물체파의 해는 hn(2)(kr) 로 근사할 수 있다(Yun et al., 1995). 따라서 식 (14)와 식 (13)을 참고 하면 수평층에서 물체파성분의 변위함수벡터는 다음과 같이 나타낼 수 있다.(15)

(15)
ubw(r,z,ω)=(l=0{φml(s)(z,ω)}1(ksr)l)1ksreiksr+(l=0{φml(p)(z,ω)}1(kpr)l)1kpreikpr

여기서, {φml(s)(z,ω)}{φml(p)(z,ω)} 는 각각 S-파와 P-파 변위함수 성분의 수직방향 진폭벡터이다.

2.3. KIESSI-3D 프로그램의 동적무한요소 변위형상함수

KIESSI-3D에서 원역지반은 Fig. 1과 같이 HIE(horizontal infinite element), VIE(vertical infinite element), CIE(corner infinite element)를 사용하여 모델링한다.

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F1.jpg

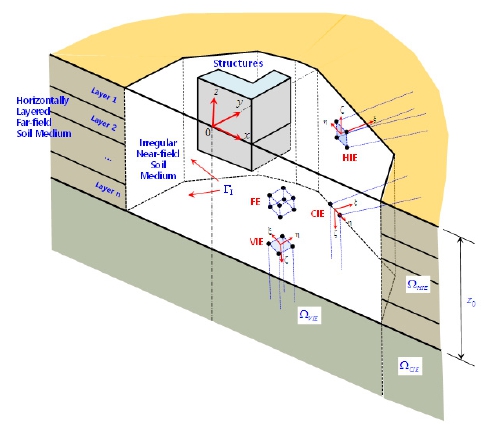

Fig. 1

Modeling of 3D soil-structure interaction system by KIESSI-3D program using FE-IE techniques

동적무한요소의 좌표계 rz 를 다음과 같이 사상함수 (mapping function)로 나타낼수 있다.(16)

(16)
r=x2+y2=r0(1+ξ),ξ[0,)z=z0(1+ζ),ζ[0,)

여기서, r0는 원점에서 수평무한요소(HIE)까지 수평거리, z0는 원점에서 수직무한요소(VIE)까지 수직거리, ξζ는 0에서 ∞까지 범위를 갖는 자연좌표계(natural coordinate)이다.

2.3.1. 기존 KIESSI-3D의 동적무한요소 변위형상함수

기존 KIESSI-3D에서 동적무한요소의 파동함수는 식 (17)과 같이 Hankel 함수를 첫 번째 항으로 근사하여 유도되었다. 이 근사식은 kmr이 매우 클 때 성립하게 된다.

(17)
Hn(2)(kmr)2πkmrei(kmrnπ/2π/4),kmr

이 식에서 1/kmr 을 지수함수로 근사하면 다음과 같다.

(18)
1kmreαξ

결과적으로 Hankel 함수는 식 (19)와 같이 1개의 파동 함수로 근사할 수 있다.(20)

(19)
Hn(2)(kmr)a0fm(0)(ξ)

여기서,

(20)
fm(0)(ξ)=e(α+ikmr0)ξ

따라서 기존 KIESSI-3D 동적무한요소의 변위근사를 위한 파동함수는 다음과 같은 함수공간(function space)을 이용 하여 나타낼 수 있다.

(21a)
W0(H)(Nhj){e(αs+iksr0j)ξ,e(αp+ikpr0j)ξ,{e(αR+ikmr0j)ξ}m=1Nhj2}

(21b)
W0(V)(Nvj){e(αs+iksz0)ζ,e(αp+ikpz0)ζ,{ez0(km)2(ks)2ζ,ez0(km)2(kp)2ζ}m=1Nvj22}

여기서, Nhj= 절점 j에서 수평파동함수의 개수, Nvj= 절점 j에서 수직파동함수의 개수; r0j는 무한요소 절점 j의 반경 좌표이다.

그리고 기존 KIESSI-3D 동적무한요소에서는 식 (18)의 기하감쇠지수 α값으로 물체파성분에 대해 0.75, 표면파 성분에 대해 0.25를 사용하였다(Yang and Yun, 1992; Yun et al., 1995, 2007; Ryu et al., 2010). 이 α값을 적용하면 저진동수 응답을 정확하게 얻을 수 있다(Kim et al., 2016). 이와 같은 기하감쇠모델을 D0로 명명하였다. 즉,(22)

(22)
D0{αs=0.75,αp=0.75,αR=0.25}

2.3.2. 개선된 KIESSI-3D의 p-version 동적무한요소 변위형상함수

p-version 동적무한요소의 파동함수로 식 (17)과 같은 첫째 항뿐만 아니라 1/kmr급수의 고차항도 사용한다.(23)

(23)
Hn(2)(kmr)=2πkmrei(kmrnπ/2π/4)(b0+b11kmr+b21(kmr)2+)

이 근사식에서도 1/kmr 을 식 (18)과 같이 지수함수로 근사하였다. 결과적으로 파동함수는 절점 j에서 식 (24)와 같이 exponential 함수와 1/(1+ ξ)의 다항식으로 표현할 수 있다.

(24)
Hn(2)(kmr)a0fmj(0)(ξ)+a1fmj(1)(ξ)++ap1fmj(p1)(ξ)

여기서,(25)

(25)
fmj(0)(ξ)=e(α+ikmr0j)ξfmj(1)(ξ)=11+ξe(α+ikmr0j)ξfmj(p1)(ξ)=1(1+ξ)p1e(α+ikmr0j)ξ

여기서, r0j는 절점 j의 원주거리이다. 위와 같이 근사함 으로써 kmr0j이 크지 않을 때도 파동함수가 이론해인 Hankel 함수를 잘 근사할 수 있다.

지반을 수평층상반무한 지반으로 가정할 때 수평층의 거동을 지배하는 성분은 Rayleigh-파와 같은 표면파이다. 따라서 변위형상함수로 다음과 같은 표면파성분에 대한 p-version 형식의 수평파동함수공간 W1(H) 를 생각할 수 있다.(26)

(26)
W1(H)(Nhj){{1(1+ξ)1}m=1Ncyc{e(αR+ikmr0j)ξ}m=1Nsw}={{e(αR+ikmr0j)ξ}m=1Nsw11+ξ{e(αR+ikmr0j)ξ}m=1Nsw,,1(1+ξ)Ncyc1{e(αR+ikmr0j)ξ}m=1Nsw}

여기서, ⊗는 tensor 곱 연산자(Bachman and Narici, 1988); Ncyc = Nhj/Nsw + 1로서 표면파 성분에 대해 다항식 감쇠함수의 최대 개수; Nsw=해석을 수행하는 진동수에서 존재하는 표면파의 개수이다.

또한, 동적무한요소에서 수평변위함수로 파동함수공간 W1(H) 에 S-파 성분을 추가한 W2(H) 를 생각할 수 있다. 즉,(27)

(27)
W2(H)(Nhj){e(αs+iksr0j)ξ,{{1(1+ξ)l1}l=1Ncyc{e(αR+ikmr0j)ξ}m=1Nsw}}={e(αs+iksr0j)ξ,{e(αR+ikmr0j)ξ}m=1Nsw11+ξ{e(αR+ikmr0j)ξ}m=1Nsw,,1(1+ξ)Ncyc1{e(αR+ikmr0j)ξ}m=1Nsw}

여기서, Ncyc = (Nhj - 1)/Nsw + 1이다.

그리고 W1(H) 에 S-파와 P-파 성분을 모두 추가한 식 (28)과 같은 W3(H) 을 생각할 수 있다.

(28)
W3(H)(Nhj){{e(αs+iksr0j)ξ,e(αp+ikpr0j)ξ},{{1(1+ξ)l1}l=1Ncyc{e(αR+ikmr0j)ξ}m=1Nsw}}={{e(αs+iksr0j)ξ,e(αp+ikpr0j)ξ},{e(αR+ikmr0j)ξ}m=1Nsw11+ξ{e(αR+ikmr0j)ξ}m=1Nsw,,1(1+ξ)Ncyc1{e(αR+ikmr0j)ξ}m=1Nsw}

여기서, Ncyc = (Nhj - 2)/Nsw + 1이다.

마지막으로 수평층에서는 표면파 성분이 지배적이고 반무 한층에서는 물체파성분이 중요하다는 사실(Richart et al., 1970; Chow and Smith, 1981; Liou, 1989)에 착안하여, 수평층에서는 물체파를 고려하지 않는 W1(H)(Nhj) 을 사용하고 반무한층의 수평방향 파동은 물체파가 포함된 W3(H)(Nhj) 을 사용한 W4 함수공간을 구성하였다.

동적무한요소의 형태별(HIE, VIE, CIE)로 적용되는 파동함수를 Table 1에 정리하였다. 이 표에서 알 수 있듯이 총 4개 종류의 p-version 파동함수공간(W1, W2, W3, W4)을 고려할 수 있다(Fig. 2 참조).

Table 1

Types of infinite elements depending on wave functions

IE typeHIEVIECIERemarks
W1W1(H) (Nhj)W0(V) (Nvj)W1(H) (Nhj) ⊗ W0(V) (Nvj)
W2W2(H) (Nhj)W0(V) (Nvj)W2(H) (Nhj) ⊗ W0(V) (Nvj)
W3W3(H) (Nhj)W0(V) (Nvj)W3(H) (Nhj) ⊗ W0(V) (Nvj)
W4W3(H) (Nhj)W0(V) (Nvj)W3(H) (Nhj) ⊗ W0(V) (Nvj)
https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F2.jpg
Fig. 2

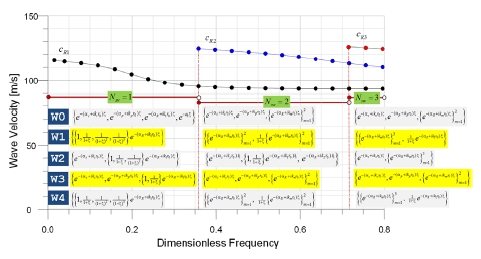

Horizontal wave functions of proposed p-version infinite element(W1 , W2 , W3 , and W4) in comparison with W0.

이 연구에서는 기존의 연구결과와 몇 가지 수치시험을 통해 기존 기하감쇠모델인 D0이외에 다음과 같은 세 가지 형태의 기하감쇠모델을 고려하였다.

  • D1: 식 (24)의 D0에서 수치적인 안정성을 높이기 위해 αr 을 0.50 보다 큰 0.60으로 정하고 αpαs가 되도록 αpα Rαs의 중간 값인 0.675으로 조정한 기하감쇠 모델이다.

  • D2: Medina 등(Medina and Penzien, 1982; Medina and Taylor, 1983)에 의해 제안된 기하감쇠모델로서 모든 계수(αs, αp, αR)가 진동수 종속이다.

  • D3: D2모델이 저진동수영역에서 Gauss-Laguerre 적분 법의 효과적인 적용을 위한 조건인 α ≥0.125을 보장하기 위해 D2모델에서 α R 의 최솟값으로 D1모델과 동일한 0.25를 적용하였다. 이 모델은 영 진동수(zero frequency) 부근에서는 D1모델과 유사한 거동을 보인다는 점을 제외하고는 D2모델과 동일하다.

(29a)
D1{αs=0.75,αp=0.675,αR=0.60}

(29b)
D2{αs=Re(ksr0j),αp=Re(kpr0j),αR=Re(kmr0j)}

(29c)
D3{αs=max(0.752.4, Re(ksr0j)),αp=max(0.6752.4, Re(kpr0j)),αR=max(0.602.4, Re(kmr0j))}

여기서, 유의할 사항은 D1D2는 공간적인 감쇠 특성이 다르다는 점이다. 파동함수의 공간감쇠비(spatial attenuation ratio) ζgζgαkr0 로 정의하면, D1모델의 경우 S-파에 대한 감쇠비 ζgsζgsαsksr0=1ωαscsr0 이므로 저진동수영역에서 공간감쇠가 큰 반면 진동수가 증가함에 따라 감쇠비가 기하 급수적으로 감소한다. 반면 D2모델의 공간감쇠비는 ζgsαsksr0=ksr0ksr0=1 이므로 모든 진동수영역에서 일정한 감쇠비를 가진다. 따라서 D2모델은 고진동수영역에서 수치적인 안정성이 D1 모델에 비해 우수하다. D2모델은 저진동수영역에서 D1모델을 사용하고 고진동수영역에서 D2모델을 사용한 하이브리드 모델로서 모든 진동수영역에서 성능이 우수하였다.

Table 1에 정리한 4개의 파동함수공간(W1, W2, W3, W4)과 3개 기하감쇠모델(D1, D2, D3)을 조합하면 총 12개 다른 형태의 p-version 파동함수공간(W1D1, W1D2, W1D3, W2D1, W2D2, W2D3, W3D1, W3D2, W3D3,W4D1, W4D2, W4D3)을 구성할 수 있다.

12개 형태의 p-version 동적무한요소의 성능을 수치적으로 평가한 결과, W4D3 동적무한요소는 기존의 동적무한요소에 비해 해의 정확도와 안정성이 뛰어날 뿐만 아니라 근역지반의 모델링범위를 대폭 줄이더라도 매우 우수한 것으로 나타났다 (Kim et al., 2016). 그리고 수평방향 파동함수의 개수 Nhj와 수평방향 파동함수의 개수 Nvj는 4를 사용하면 충분한 것으로 나타났다(Kim et al., 2016). 다음 장에 제시한 KIESSI-3D의 수치예제는 모두 Nhj = Nvj =4인 W4D3 동적 무한요소를 사용하여 얻은 결과이다.

3. SASSI2010의 지진응답 및 계산속도와 비교

이 연구에서는 p-version 동적무한요소를 적용한 KIESSI- 3D 프로그램을 이용하여 지진응답해석을 수행하였으며, SASSI2010 프로그램에 의한 해석결과와 비교하였다. 이를 위하여 Table 2와 같은 8개 예제를 마련하였다. 이 예제 문제들은 실무에서 발생할 수 있는 SSI 문제를 대표할 수 있다. 이 예제의 KIESSI-3D 및 SASSI2010 해석모델은 Fig. 3~Fig. 10과 같다. 이 해석모델을 작성할 때, 유한요소 체눈(mesh)의 크기(h)는 SSI 해석에서 요구되는 파동전달 조건인 식 (30)이 만족되도록 하였다.

Table 2

Example problems for SSI analyses to earthquake load

IDProblem descriptionTotal number of nodes of KIESSI-3D modelTotal number of interaction nodes of SASSI2010 model
3.0R1.5R1.2R
E01Square mat on ground surface112,75431,15418,754529
E02Embedded square foundation134,98236,61421,3025,625
E03NPP structure in SASSI manual39,80916,76912,1611,218
E04Hualien LSST structure31,15013,95911,8712,347
E05SMART NPP structure126,91842,69218,9722,661
E06APR1400 NPP structure85,17428,67623,7882,196
E07LNG storage tank on mat foundation75,66122,34915,821545
E08Pile-supported LNG storage tank45,80322,64919,58912,625
https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F3.jpg
Fig. 3

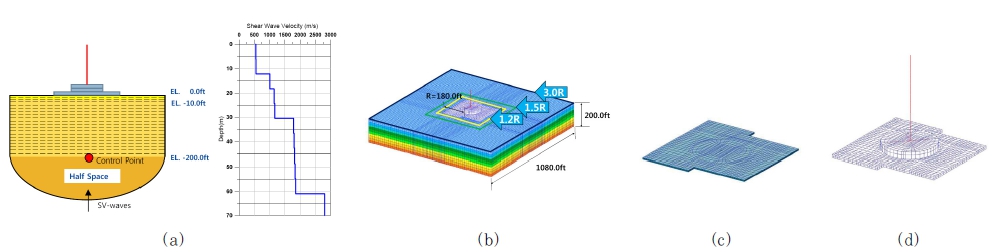

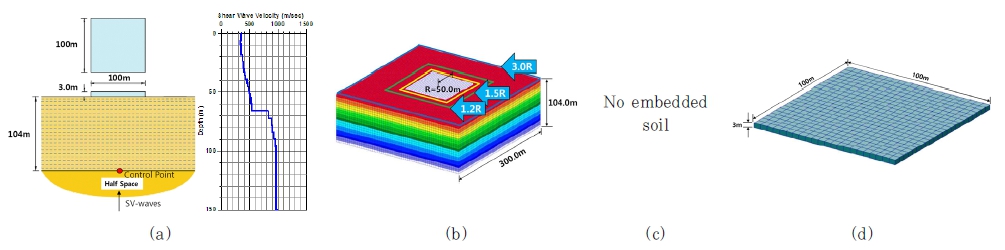

SSI problem E01: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure model

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F4.jpg
Fig. 4

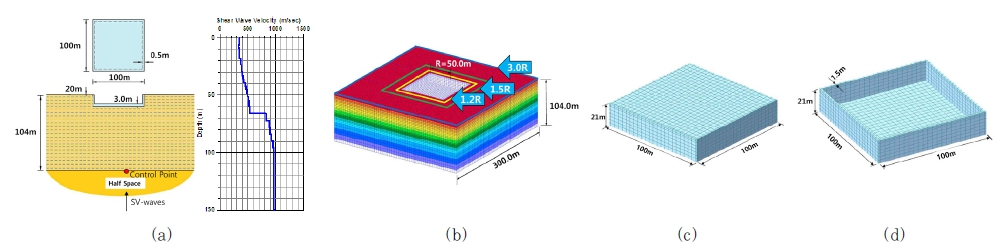

SSI problem E02: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure model

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F5.jpg
Fig. 5

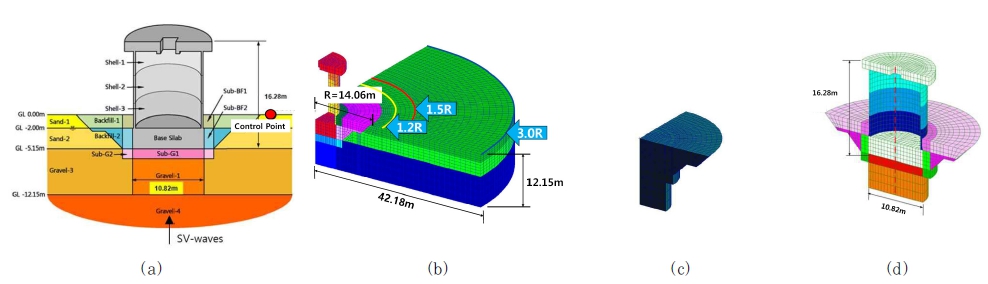

SSI problem E03: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure mode

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F6.jpg
Fig. 6

SSI problem E04: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure model

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F7.jpg
Fig. 7

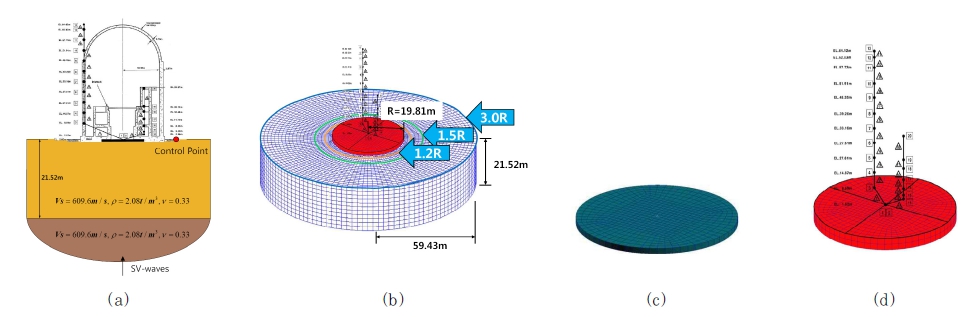

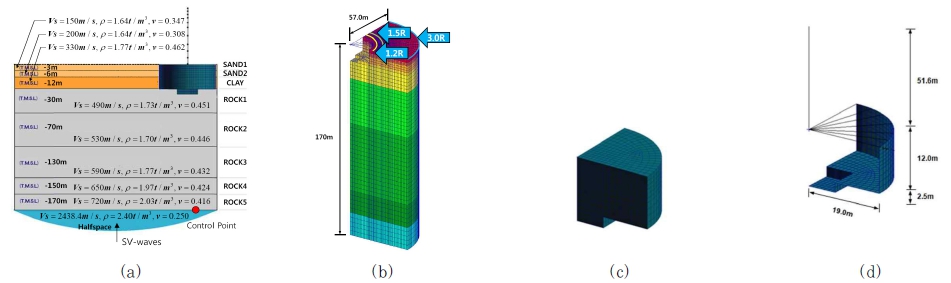

SSI problem E05: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure model

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F8.jpg
Fig. 8

SSI problem E06: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure model

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F9.jpg
Fig. 9

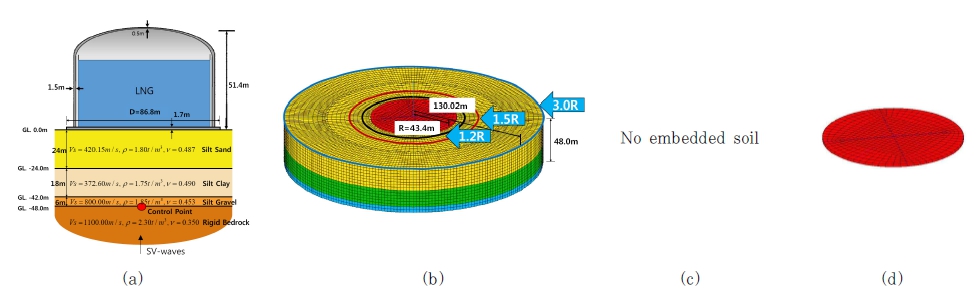

SSI problem E07: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure model

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F10.jpg
Fig. 10

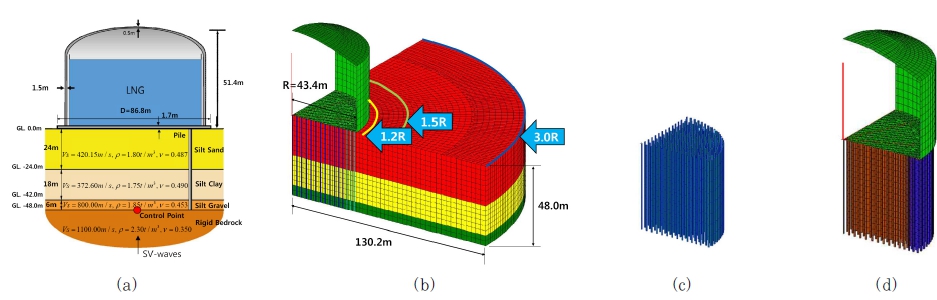

SSI problem E08: (a) problem description, (b) KIESSI-3D model, (c) SASSI2010 excavated soil model, and (d) SASSI2010 structure modell

(30)
h15Vs1fmax

여기서, Vs1 는 자유장지반의 표층 전단파속도이며, fmax 는 해석에서 고려하는 최대진동수(Hz)이다. 그리고 SASSI2010 해석모델에서 굴착지반과 구조물의 체눈은 KIESSI-3D 해석 모델과 동일하다. 지면관계상 각 예제문제의 세부 재료물 성치는 생략하였으며 세부 정보는 Kim 등(2016)에 제시되어 있다.

수치 계산은 Table 3과 같은 제원의 워크스테이션을 이용 하여 수행하였다. KIESSI-3D의 행렬식 솔버는 Intel MKL에 내장되어 있는 PARDISO 직접희소솔버(direct sparse solver) 이다. 그리고 SASSI2010 프로그램도 병렬처리 행렬식 솔버를 사용하는 것으로 파악되었으며, 윈도즈의 작업관리자를 통해 확인한 결과, 8개의 코어를 동시에 사용하는 것으로 나타났다. 따라서 KIESSI-3D 해석에서도 병렬처리를 위해 사용한 코어의 개수를 8개로 설정하여 동일한 조건에서 해석속도를 비교할 수 있도록 하였다.

Table 3

Specifications of PC used in analysis

CPUIntel Xeon E5-2687W (8 cores)
No. of Processors2
Processor Clock Speed3.40GHz
RAM192GB
Operating SystemWindows 7(64bit)

SASSI2010과 KIESSI-3D 프로그램으로 구한 예제 문제의 전달함수를 비교하여 Fig. 11에 정리하였다. 이때 KIESSI- 3D의 응답은 근역지반의 모델링범위(기초반경(R)의 1.2배, 1.5배, 3.0배)에 따라 계산하였다. 이 그림으로부터 알 수 있듯이, p-version 동적무한요소를 적용한 KIESSI-3D 프로 그램을 사용할 경우 지반의 모델링범위가 기초반경의 1.2배만 되더라도 매우 정확한 지진응답해석 결과를 얻을 수 있다.

https://cdn.apub.kr/journalsite/sites/jcoseik/2016-029-05/12COSEIK-29-471/images/COSEIK-29-471_F11.jpg
Fig. 11

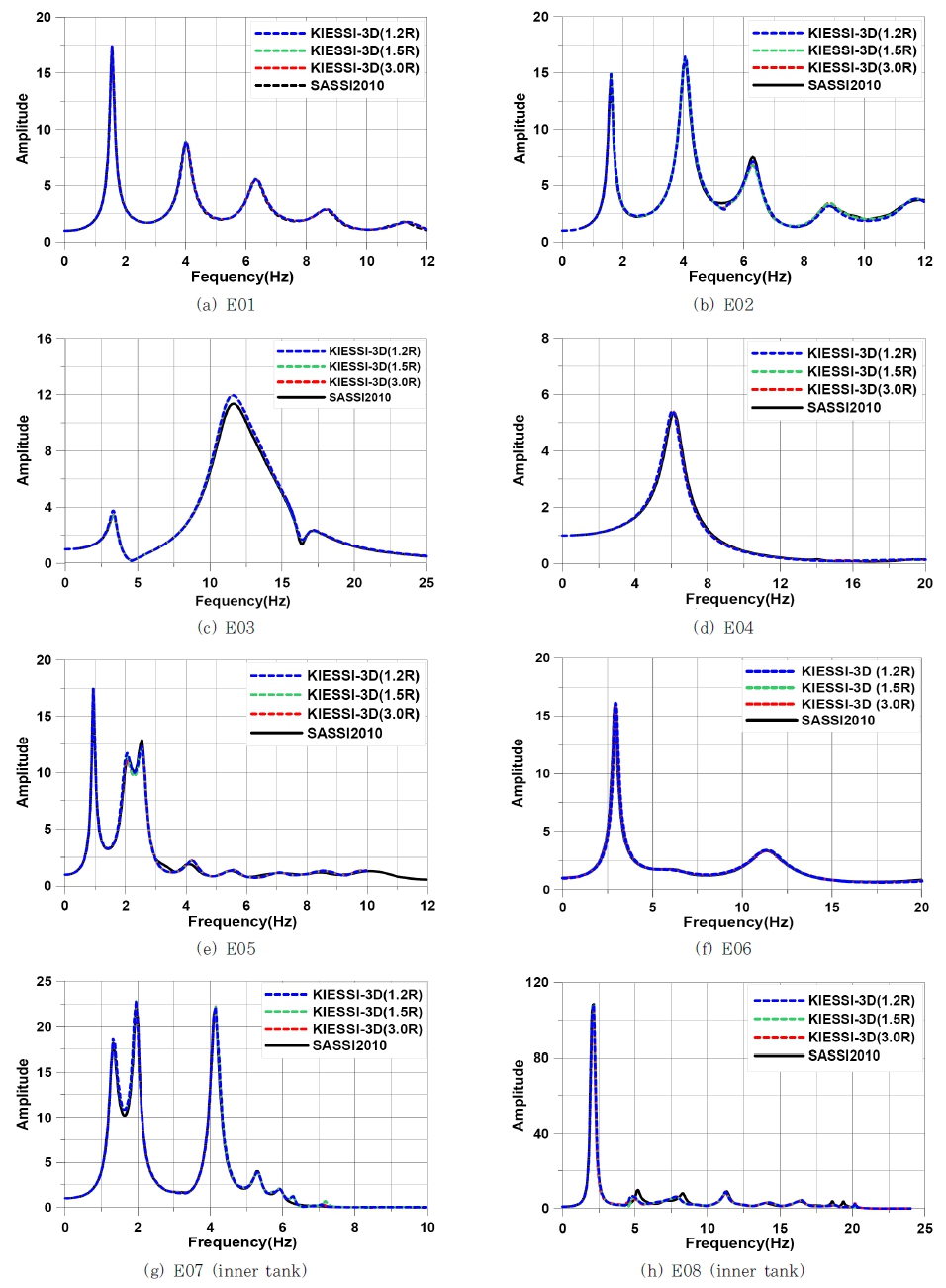

Transfer functions for horizontal response at the top of structure for the 8 examples to vertically incident SV-wave

그리고 SASSI2010과 KIESSI-3D 프로그램에 의한 예제 문제의 해석시간을 Table 4에 비교하였다. 두 프로그램의 이론적 기법이 다르기 때문에 문제에 따라 해석속도의 편차가 크게 나타날 수 있다. 일반적으로 SASSI2010 해석 계산 속도는 지표면 및 매입부분 지반을 모델링하는 상호작용 절점의 개수에 반비례한다. 따라서 예제 E01 또는 E07과 같이 지표면에 설치된 얕은 기초인 경우 상대적으로 SASSI2010의 해석속도가 빠르며, 예제 E03 또는 E08과 같이 구조물이 지반에 매입된 부분이 많은 문제에서 SASSI2010의 해석 속도가 기하급수적으로 느려진다. 반면, 유한요소법을 근간으로 한 KIESSI-3D의 계산시간은 총 절점의 개수에 비례하며 구조물의 매입여부와는 관계가 없었다.

Table 4

Comparison of runtime per one frequency point* (unit in minutes)

IDSASSI2010 (8 cores)KIESSI-3D (8 cores)SASSI2010 / KIESSI-3D(1.2R)KIESSI-3D (3.0R/1.2R)Foundation Type
3.0R1.5R1.2R
E010.061.672 (0.04)0.283 (0.21)0.143 (0.42)0.411.7Shallow
E0214.752.356 (6.3)0.314 (47.0)0.164 (89.9)89.914.4Embedded
E030.390.273 (1.4)0.083 (4.7)0.060 (6.5)6.54.6Embedded
E043.830.108 (35.5)0.037 (103.5)0.032 (119.7)119.73.4Embedded
E057.022.174 (3.2)0.284 (24.7)0.085 (82.6)82.625.6Embedded
E061.320.935 (1.4)0.220 (6.0)0.175 (7.5)7.55.3Embedded
E070.070.695 (0.1)0.163 (0.4)0.115 (0.6)0.66.0Shallow
E08151.50.218 (695.0)0.070 (2164.4)0.052 (2913.7)2913.74.2Deep (Pile)

* Values in parenthesis are runtime ratios of SASSI2010 to KIESSI-3D.

4. 결 론

이 연구에서는 p-version 동적무한요소의 변위형상함수로 사용된 파동함수의 유도과정을 기술하였다. 그리고 이에 기반한 동적무한요소를 KIESSI-3D 프로그램에 장착하고, 실무에서 발생할 수 있는 8가지 SSI 문제에 대하여 지진하중에 대한 구조물 응답의 전달함수를 계산하였으며, p-version 동적무한 요소로 인한 해석속도 향상에 대해 고찰하였다. 해석결과의 정확성 및 해석속도를 SASSI2010 해석 결과와 비교하였다. 비교 결과 다음과 같은 결론을 도출할 수 있었다.

  • (1) p-version 동적무한요소를 사용함으로써 KIESSI-3D 해석모델의 근역지반 모델링영역을 기초반경의 3.0배 에서 1.2배로 줄일 수 있었다. 이 덕분에 KIESSI-3D 프로그램의 해석속도를 기존 버전에 비해 3.4배~ 25.6배 높일 수 있었다.

  • (2) KIESSI-3D 프로그램에 의해 구한 구조물의 응답은 SASSI2010과 거의 동일하였다. 그리고 해석속도 측면 에서는, 얕은기초인 경우 KIESSI-3D는 SASSI2010 프로그램에 비해 2.5배 느린 반면, 묻힌기초 또는 깊은 기초인 경우 KIESSI-3D는 SASSI2010에 비해 6.5배 ~2913배 빠른 것으로 나타냈다. 따라서 KIESSI- 3D는 묻힌기초와 깊은기초 구조물의 SSI 해석에 매우 효과적으로 활용될 수 있음을 알 수 있었다.

감사의 글

이 연구는 국토교통과학기술진흥원 창의도전연구(14CTAP -C077514-01)의 지원을 받아 수행된 연구이며 이에 감사 드립니다.

References

1
G Bachman and L Narici, 2nd edition. Functional Analysis, Dover Publications. (1988)
2
U Basu and AK Chopra, Comput. Methods Appl. Mech. & Eng, Perfectly Matched Layers for Time-Harmonic Elastodynamics of Unbounded Domains: Theory and Fnite-element Implementation, 192; 1337-1375 (2003)
10.1016/S0045-7825(02)00642-4
3
U Basu and AK Chopra, Int. J. Num. Methods Eng, Perfectly Matched Layers for Transient Elastodynamics of Unbounded Domains, 59; 1039-1074 (2004)
10.1002/nme.896
4
Bechtel National Inc, Version 1.0, November. User’s Manual for SASSI2010 (2011)
5
DE Beskos, Applied Mechanics Review, Boundary Element Methods in Dynamic Analysis: Part II (1986-1996), 50; 149-197 (1997)
10.1115/1.3101695
6
YK Chow and IM Smith, Int. J. Num. Meth. Eng, Static and Periodic Infinite Solid Elements, 17; 503-526 (1981)
10.1002/nme.1620170403
7
Ghiocel Predictive Technologies Inc, Version 3.0. User Manual for ACS SASSI - An Advanced Computational Software for 3D Dynamic Analysis Including Soil-Structure Interaction (2016)
8
P Karasudhi, Foundation of Solid Mechanics, Kluwer Academic Publishers. (1991)
10.1007/978-94-011-3814-7
9
JM Kim, Development of World-Class Fundamental Technologies for Nonlinear Fluid-Structure-Soil Interaction Analysis by developing p-version Dynamic Infinite Elements and Performing Sloshing Shaking Table Tests, Research Report, No. 14CTAP-C077514-01, Korea Agency for Infrastructure Technology Advancement. (2016)
10
JM Kim, EH Lee, KY Chung and CG Seo, Proc. KSCE Conference, Applicability of KIESSI-3D Program for Soil-Structure Interaction Analysis (2012)
11
BG Kornenev, Bessel Functions and their Applications; 126, Chapman & Hall / CRC. (2002)
12
JH Lee, JK Kim and JH Kim, J. Comput. Struct. Eng. Inst. Korea, Nonlinear Earthquake Response Analysis of a Soil-Structure Interaction System Subjected to a Three-Dimensional Ground Motion, 29(4); 317-325 (2016)
10.7734/COSEIK.2016.29.4.317
13
GS Liou, Earth. Eng. Str. Dyn, Analytical Solutions for Soil- Structure Interaction in Layered Media, 18; 667-686 (1989)
10.1002/eqe.4290180507
14
J Lysmer, M Tabatabaie, F Tajirian, S Vahdani and F Ostadan, SASSI - A System for Analysis of Soil-Structure Interaction, Report No UCB/GT/81-02, Berkeley. Department of Civil Engineering, University of California. (1981)
15
F Medina and J Penzien, Earth. Eng. Str. Dyn, Infinite Elements for Elastodynamics, 10; 699-709 (1982)
10.1002/eqe.4290100507
16
F Medina and RL Taylor, Int. J. Num. Meth. Eng, Finite Element Techniques for Problems of Unbounded Domains, 19; 1209-1226 (1983)
10.1002/nme.1620190808
17
MTR/SASSI, System for Analysis of Soil- Structure Interaction - User's Manual, Lafayette, CA. MTR & Associates. (2015)
19
FE Richart, JR Hall and RD Woods, Vibrations of Soils and Foundations, Prentice Hall, Inc. (1970)
20
JS Ryu, CG Seo, JM Kim and CB Yun, Nuclear Eng. & Design, Seismic Response Analysis of Soil-Structure Interactive System using a Coupled Three-dimensional FE-IE Method, 240; 1949-1966 (2010)
10.1016/j.nucengdes.2010.03.028
21
CG Seo and JM Kim, Computational Structural Engineering COSEIK, KIESSI Program for 3-D Soil-Structure Interaction Analysis, 25(3); 77-83 (2012)
22
CG Seo, CB Yun and JM Kim, Eng. Str, Threedimensional Frequency Dependent Infinite Elements for Soil-Structure Interaction, 29; 3106-3120 (2007)
10.1016/j.engstruct.2007.02.006
23
TJ Tzong and J Penzien, Earthquake Eng, Hybrid Modelling of Soil-Structure Interaction in Layered Media, Report No UCB/EERC-83/22, Research Center, UCB, CA, USA (1983)
24
RF Ungless, An Infinite Element. M.S. thesis, University of British Columbia. (1973)
25
SC Yang and CB Yun, Eng. Str, Axisymmetric Infinite Elements for Soil-Structure Interaction Analysis, 14; 361-370 (1992)
10.1016/0141-0296(92)90019-M
26
CB Yun, SH Chang, CG Seo and JM Kim, Int. J. Struct. Stability and Dyn, Dynamic Infinite Elements for Soil-Structure Interaction Analysis in a Layered Soil Medium, 7(4); 693-713 (2007)
10.1142/S0219455407002496
27
CB Yun, DK Kim and JM Kim, Str, Analytical Frequency-Dependent Infinite Elements for Soil-Structure Interaction Analysis in Two-dimensional Medium, Eng, 22; 258-271 (2000)
10.1016/S0141-0296(98)00070-4
28
CB Yun, JM Kim and CH Hyun, Int. J. Num. Meth. Eng, Axisymmetric Elastodynamic Infinite Elements for Multilayered Half-space, 38; 3723-3743 (1995)
10.1002/nme.1620382202
29
C Zhao and S Valliappan, Int. J. Num. Meth. Eng, A Dynamic Infinite Element for Three-dimensional Infinite-domain Wave Problems, 36; 2567-2580 (1993)
10.1002/nme.1620361505
페이지 상단으로 이동하기
