1. 서 론
기후변화, 지각변동 등에 따른 자연재해나 시설물 관리 부실 등에 따른 인위적 재해는 시설물 붕괴에 직접적으로 영향을 미쳐 대규모의 인명피해를 유발하기도 한다. 세계 각국은 재해 및 재난상황에서 인명 및 시설물의 피해를 최소화하기 위해 축적된 데이터와 정보를 활용하여 최적의 행동조치를 위한 의사결정이 신속하고 정확하게 이루어질 수 있도록 국가차원의 시스템 개발 및 개선에 힘쓰고 있다. 미국의 경우, 연방정부 차원에서 재해 및 재난에 따른 현황파악, 대응, 복구 및 피해 완화 등에 대한 일관된 절차를 수립하여 관리하고 있으며(DHS, 2012), 일본 정부는 재해유형별 3차원 재해예측 및 시뮬레이션을 통해 국민들에게 재해 발생 및 전개상황을 전달할 수 있는 시스템을 구축하고 있다(Lee, 2005). 국내에서도 중앙기관, 지방자치단체 및 소방본부에서 홍수예보시스템, 국토해양재난종합상황관리시스템 등과 같은 체계를 구축하여 재해 및 재난을 예방하고 피해를 최소화하기 위해 많은 노력을 기울이고 있다. 그러나 정보관리의 관점에서 보면 현존하고 있는 시스템에서 구축된 자료들은 주로 구조물의 성능적 지표보다는 개소, 위치처럼의 단순 재원 등의 데이터만을 다루고 있으며, 각 관리주체별로 데이터 관리체계가 동일하지 않아 재해 및 재난상황에 따른 지식의 공유가 원활히 이루어지고 있지 않다(Lee and Kim, 2008).
이러한 문제점을 개선하기 위해 지형정보의 측면에서는 보다 많은 데이터를 수집한 후, 데이터 마이닝 기법을 적용하여 의사결정지원의 효율성을 높이는 방향의 연구가 진행되고 있다(Tsai et al., 2008; Sin and Joo, 2013; Tehrany et al., 2014). 시설물의 측면에서는 정보를 생성하는 단계에서부터 정보의 재사용성을 고려하는 Building Information Modeling / Model(BIM)을 활용하는 연구가 있으며, 단일 시설물 내에서의 재해 및 재난에 대한 적극적 행동조치 요령에 대한 연구가 주를 이룬다(Rueppel and Stuebbe, 2008; Shiau et al., 2013; Li et al., 2014). 그러나 재해 및 재난 발생에 대한 적극적인 조치전략의 수립은 해당 지형과 구조물의 정보를 동시에 관리할 수 있는 환경이 요구되는 것으로, 정보의 통합과 재활용의 측면에서 지형과 건물을 동시에 관리할 수 있는 표준화된 데이터 스키마의 정립이 필요하다(Raper, 1989).
본 논문에서는 Park 등(2014)이 제시한 방재업무를 위한 모델 생성 개념에 따라, 도시정보모델을 기반으로 침수 발생에 따른 피해정보관리 가능성을 검토하는 연구를 수행하였다. 이를 위해 2장에서는 정확하고 일관된 정보를 포함하고 있는 도시모델 생성에 필요한 데이터 스키마의 정보 항목 및 속성 도출에 대한 절차를 서술하였고, 3장에서는 2장에서 서술한 내용을 바탕으로 지형 및 건물을 포함하고 있는 정보모델을 생성하는 방안에 대해 설명하였다. 마지막으로 4장에서는 제안한 방법을 통해 생성한 도시정보모델을 대상으로 침수에 따른 피해 결과를 도출하고, 그 의의를 분석하여 정보모델의 활용 가능성을 검토하였다.
2. 침수피해 정보관리를 위한 데이터 스키마 선정 및 건물속성 도출
2.1 도시정보모델에 적용 가능한 개방형 표준 데이터 스키마 선정
재해 및 재난 발생 시 도시에 대한 정보관리는 지형과 구조물의 속성 및 형상 정보를 동시에 다루되, 각 정보가 객체 간에 연계될 수 있어야 함을 뜻한다. 이를 위해 개방형 표준 데이터 스키마를 통한 정보관리를 제안하였다.
객체의 정보관리는 영속성(perpetuity)을 가진 모델 내에서 객체별 일관성(consistency)있는 속성을 포함하고 있어 정보교환 시 정보의 손실을 최소화할 수 있도록 호환성(compatibility)을 유지하고 추가 정보 항목에 대한 직접적인 지원을 할 수 있는 정보의 확장성(extensibility)을 갖추어야 한다. 따라서 도시 내 침수 발생에 대한 정보를 체계적으로 생성 및 관리하기 위해서는 전술된 정보관리의 특징이 반영된 정보관리체계가 필요하다. 즉, 정보모델을 통한 표준화된 정보관리 방법과 침수 시 지형 및 건물을 대상으로 목적에 따른 필수 정보 항목의 분석이 필요하다. 이를 위해 도시 대상 침수피해 정보관리에 적합한 데이터 스키마를 선정하였다. 기 수행된 연구로 Park 등(2014)은 방재업무 활용을 위한 개방형 도시정보모델 생성 연구에 적합한 데이터 스키마로 City Geography Markup Language(CityGML)을 제안하였다. Open Geospatial Consortium(OGC)에서 제시하는 표준 데이터 모델인 CityGML은 도시전체의 지형, 구조물 및 사회기반시설과 필요항목을 다루고 있는 개방형 데이터 스키마 및 데이터 포맷이다(Gröger et al., 2012). CityGML은 다룰 수 있는 정보 항목의 수가 많아 도시에 대한 방대한 의미 정보를 다룰 수 있으나 과도한 데이터의 축적은 모델 구현, 정보의 검색, 연산 작업 등의 효율성을 저하시키기 때문에 목적에 맞게 선정된 정보 항목으로 초기 모델을 구성하고, 향후 필요시 사용자가 속성을 추가 및 관리할 수 있어야 한다.
2.2 침수피해 정보관리를 위한 건물정보 항목 도출 방안
도시의 시설물 또는 사회기반시설물을 정의 및 분류하고 있는 법령 및 규정에는 『국가회계기준에 관한 규칙』(MOSF, 2014), 『시설물 안전관리에 관한 특별법』(MOLIT, 2013), 『수치지도 작업 작성규정』(MLTM, 2010)등이 있다. 위 법령 및 규정에서는 건물을 교량, 도로, 터널 등과 같이 도시 구성요소 중 하나로 분류하고 있으며, 거주공간이라는 점에서 침수 시 인명피해가 발생할 가능성이 높다. 따라서 본 연구에서는 침수 발생에 따른 민간 건물의 경제적 피해 및 인명 피해 정보관리를 위한 속성항목을 분류 및 도출하였다.
건물의 구성 요소 및 정보에 대한 분류는 각 항목들에 대한 의미적, 기능적 식별을 위한 것으로, 이는 건물의 기본적인 정보로 구분될 수 있다. 도시모델의 건물정보는 3차원 형상을 구현하면서 형상 이외의 정보들을 추가시켜 완성하였다. 본 연구에서는(Park et al., 2014)에서 제시한 형상 및 기본속성정보, 추가업무속성을 활용하여 침수피해 정보관리와 같이 특정 목적을 위한 건물모델에 필요한 정보를 구분하고 정의하였다.
건축물 대장(MOLIT, 2014)의 항목을 분석하여 건물의 기본속성을 도출하였다. 건축물대장은 적법하게 건축된 건축물에 대하여 소유권의 구분에 따라 ‘일반건축물대장’과 ‘집합건축물대장’으로 나누어진다. ‘일반’은 단독주택과 같이 건축물의 소유권이 구분되지 않은 것이며, 아파트, 연립, 다세대 주택과 같이 건축물의 부분별 소유권이 다르게 구성된 것을 ‘집합’이라고 한다. 대장은 공통적으로 건축물의 고유번호, 위치, 지번, 연면적, 용도 및 형태와 같은 기본내역과 소유자현황을 포함하고 있다. 단, ‘집합’의 경우, 건물 및 소유자현황을 층 및 가구별로 구분하여 기록하고 있다. 건축물대장의 정보를 바탕으로 건물, 층 및 가구단위로 세분화하여 건물의 기본속성을 분류 및 정리하였다. 정보모델의 속성들은 특정업무 목적에 맞는 항목으로 구성해야 하지만 기본속성은 객체의 의미정보를 담고 있어 객체간 구별기준으로 활용될 수 있기 때문에 다양한 업무에서의 활용이 가능하다.
건물의 추가업무속성은 특정 목적에 맞추어 직접적으로 연관되는 정보 항목들 중 기본속성이 포함하지 않는 항목들을 의미하는 것이다. 본 연구에서는 침수 시 건물이 받는 물리적인 피해와 건물 내 거주 인명피해 산정에 초점을 맞추기 위해 건물 및 인명피해 산정식을 바탕으로 결과 값 도출에 활용되는 정보 항목들을 분류 및 정규화하였다. Table 1은 건물의 침수피해 산정을 위해 MOCT(2004)에서 제시하는 ‘다차원 홍수피해 산정방법(Multi-dimensional Flood Damage Analysis, MD-FDA)’을 활용하여 추가업무속성을 분류한 것이다. 이는 건물 및 건물 내용물 피해액 산정방법으로 하위속성은 상위속성을 유도하기 위해 필요한 항목으로 구성되어 있고, 하위속성은 연계된 외부정보 또는 연산을 통해 상위속성을 산출할 수 있다. 따라서 건물 침수피해 산정을 위한 추가업무속성은 피해액 산출에 직접적인 영향을 주지 않더라도 그 과정에서 요구되는 세부항목까지 고려해야 한다. 그 중 ‘가구 수’, ‘건물형태’, ‘건물구조’의 경우, 기본속성에서 도출 가능한 항목이다. Table 2는 침수발생 시 인명피해 산정에 필요한 추가업무속성을 분류한 것이다. 앞서 언급한 ‘다차원 홍수피해 산정방법’은 피해액 중심으로 산정하기 때문에 MLIT(2013)에서 제시하는 인명피해 산정방법을 활용하였다. 이 방법은 침수지역을 격자(mesh)로 나누고 각 격자의 연령별, 건물 층별 인구수에 따른 인명피해를 산출하므로 속성항목들의 연산을 통해 인명피해를 산출할 수 있다. 본 연구에서는 건물단위로 정보관리가 가능하다는 점을 고려하여 지역단위를 세분화시켜 건물단위의 인명피해 산출이 가능하도록 하였다.
Table 1
Classification of additional task attributes for flood damage information on building and contents
Table 2
Classification of additional task attributes on casualties
3. 침수피해 정보관리를 위한 CityGML기반 도시정보모델 생성
본 장에서는 침수피해 정보관리를 위한 지형과 건물의 형상모델을 생성하고, 이를 결합할 수 있는 방안을 제시하였으며 2장에서 분류한 속성을 추가 할 수 있는 방법을 서술하였다.
Table 3
Relief model applied element based on CityGML
CityGML에서는 지형정보를 나타내기 위해 Relief 주제모듈을 제공하고 있다. Relief 모듈은 지면의 형상 표현에 초점을 맞추고 있는 것으로, 3차원 형태의 표면(surface)으로 나타난다. 본 연구에서는 지형 형상 표현을 위해 필요한 항목을 Table 3과 같이 도출하였다. 지형면은 기본적으로 불규칙 삼각망(Triangulated Irregular Network, TIN)의 형태로 나타냈으며, 지형면에 시설물의 위치 참조점으로 활용하기 위하여 삼각면과 삼각면을 구성하는 각 점에 식별자를 부여하였다. 본 연구에서 생성한 지형모델은 실제 지역의 수치지도 데이터를 활용하여 CityGML형태로 변환 후, 생성하였다.
건물과 관련한 정보 항목은 CityGML의 Building 주제모듈에서 다루고 있다. BIM에서 다루는 건물에 비해 CityGML에서 다루는 건물의 정보 항목은 기본적인 정보만을 다루고 있고 이는 도시전체의 정보를 효율적으로 다루기 위한 관점으로 생각할 수 있다. 이에 따라 CityGML에서는 객체가 포함해야 하는 정보 표현의 상세수준(Level of Detail, LoD)의 개념을 제공하고 있는데, 본 연구에서는 정보관리의 적용성을 검토하기 위해 건물의 외형만을 다루는 수준의 모델을 생성하였고, 침수심에 따른 피해산정을 위해 층을 구분할 수 있는 정보를 추가로 고려하였다. CityGML에서는 직접적으로 층의 의미에 대한 항목을 제공하고 있지는 않지만, 건물을 구성하는 부분에 대한 항목을 제시하고 있어 본 연구에서는 Table 4에 나타낸 바와 같이 BuildingPart의 항목을 사용하였다.
Table 4
Building model applied element based on CityGML
CityGML에서 3차원 솔리드의 표현은 2차원 단면의 결합의 형태로 표현하는 Boundary Representation(B-rep)으로 지원한다. 건물 객체의 솔리드 표현은 Table 4와 같이 B-rep의 방식을 그대로 따랐다. 본 연구에서는 NGII(2014)에서 제공하는 실제 건물의 2차원 평면도를 활용하여, 이를 건물모델의 아랫면으로 하고 실제 층수를 적용하여 건물 형상모델을 생성하였다. 본 연구에서의 형상모델의 구성은 아랫면과 윗면이 동일한 형태이고 기준면과 수직방향으로 옆면이 생성되는 것으로 제한하였으며, 지하공간은 고려하지 않았다.

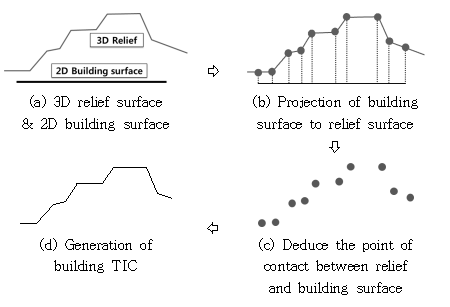

2차원 단면을 통한 3차원 건물모델의 생성은 건물모델의 밑면을 구성하는 점들이 동일 수준(level)을 가진다. 건물의 실제 수준 값은 지형모델과의 결합을 통해 적용 가능하다. 그러나 정확한 좌표 값을 알고 있는 지형면 및 건물면이 한 지점에 일치하는 경우를 제외하고는 컴퓨터를 기반으로 건물을 지형에 정확히 배치하는 것은 불가능하다. 특히 수천 개 이상의 건물을 일괄 생성하는 경우, 모델 결합은 수작업으로 인한 한계를 가질 수밖에 없다. 본 연구에서는 이러한 한계점을 극복하기 위하여 지형모델과 건물모델의 결합과정에서 Terrain Intersection Curve(TIC)를 적용하였다. 즉, 지형면과 건물면 맞닿을 경계 곡선을 미리 정해놓는 것으로, Fig. 1은 본 연구에서 활용한 TIC에 대한 기본개념을 과장된 지형면을 통해 나타낸 것이다. Fig. 1(a)에서는 이미 알고 있는 건물과 지형을 구성하는 점의 X, Y값을 활용하여 일치시킨 후, Fig. 1(b), Fig. 1(c)에 나타낸 바와 같이 건물면을 지형면으로 투영하여 알고 있는 지형면 점의 Z값을 건물면의 점에 반영하여 건물과 지형의 Z좌표가 동일한 좌표점을 생성하였다. 생성된 좌표점을 활용하여 Fig. 1(d)와 같이 건물의 TIC를 생성하여, 이를 활용한 지형모델과 건물모델의 결합이 가능하다.
건물의 기본정보를 나타내는 속성들은 2장에서 제시한 건축물대장의 정보로 구성하고 있으며, 이를 형상모델에 추가하였다. 건물의 기본속성은 객체의 일반적인 식별 또는 기능에 대한 정보들로 목적에 따라 항목의 수를 달리할 수 있다. 다만 과도한 정보 항목의 생성은 데이터 관리의 측면에서 비효율적이므로 가장 기본적인 항목만을 실제 정보모델에 반영하였다. Table 5는 건물정보모델 생성에 활용한 기본속성을 나타내는 것이다. 기본속성의 경우, CityGML에서 제공하는 항목을 활용하였는데 모델의 생성자, 사용자 및 관리자 사이에서 모호한 의미전달 가능성이 있는 class, function, usage 등과 같은 항목에 대해서는 표현하고자 하는 정보의 명확한 의미를 재정의 해 주었다.
침수해와 관련하여 생성되는 정보들은 정보모델 활용영역으로 기본 CityGML 데이터 스키마에서 항목의 확장이 필요한 부분이다. Table 6과 Table 7은 침수해 관련 추가업무속성에 관해 확장된 정보 항목을 나타내는 것으로, Park 등(2014)이 제시한 바에 따라 CityGML의 Generics 주제모듈이 제공하고 있는 generic attribute의 하위요소를 활용하였다. 이때, 속성의 계층관계를 고려하여 지역단위의 변수인 피난비율, 장애자 비율 등은 건물 단계에서 정의하였고, 거주 인구수 등은 건물의 층 단위에서 정의하였다.
Table 5
Generation of the basic attributes for building information model
Table 6
Generation of task attribute for managing flood damage information about building and contents
Table 7
Generation of task attributes for managing flood damage information about casualties
4. CityGML기반 도시정보모델을 통한 침수피해 정보관리 활용성 검토
본 연구에서는 생성된 도시정보모델의 응용분야에 대한 활용 가능성을 제시하기 위해 실제 침수사례와 유사한 환경을 조성하고 인명피해 수식에서 도출한 정보 항목을 적용한 도시정보모델을 통해 침수피해 발생규모를 확인하였다. 과거 발생된 침수사례를 살펴보면 1998년 8월, 5일간 최대 일 강우랑 409mm의 250년 강우빈도의 폭우로 인해 의정부시 의정부 2, 3동을 중심으로 사망 17명, 실종 1명의 인명피해가 발생하였다.
당시 침수상황과 유사한 모델을 생성하기 위해 250년 강우빈도의 최대 강우량의 경우를 의정부 2, 3동에 적용하였다. 당시 지역의 인구수는 국가통계포털(KOSTAT, 2010)에서 제공하는 정보를 바탕으로 40,844명으로 설정하였다. 다만, 본 연구모델에서 필요한 건물별 인구수 및 65세 기준으로 나누어지는 인구비율은 임의 분배하였고, 실제 의정부시의 피해현황에서는 나타나고 있지 않은 침수해에 따른 사망률 및 피난비율은 3장에서 제시한 내용에 따라 적용하였다.

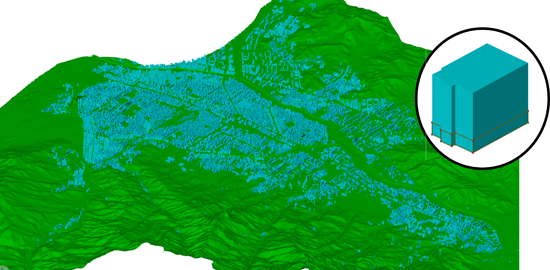

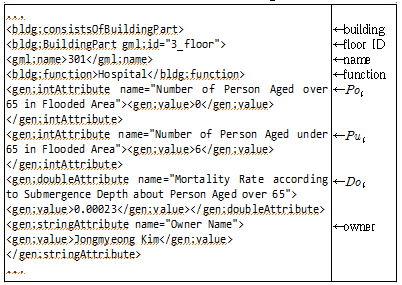

Fig. 2는 전술한 내용에 따라 생성한 지형 및 건물정보모델을 나타낸 것이다. Fig. 2(a)는 의정부시 건물의 2차원 평면도이고, Fig. 2(c)는 Fig. 2(a)와 TIC를 활용하여 3차원 솔리드 형태의 지형 및 건물모델을 나타낸 것이다. Fig. 2(b)는 각 건물 및 건물을 이루고 있는 층의 식별 ID를 통해 기본 및 추가업무속성의 확인 및 수정이 가능하도록 개발한 정보관리 사용자 인터페이스(user interface)이다. Fig. 2(d)는 건물에 대한 CityGML 물리파일의 일부를 나타낸 것으로, 생성한 정보들이 유효한 형태로 저장되어 있음을 확인할 수 있다.
구축한 도시정보모델에 침수 시 예상 인명피해 산정을 위해 MLIT(2013)에서 제시하는 Eq. (1)부터 Eq. (3)까지의 식을 적용하였다. 예상 인명피해 산정에 필요한 속성들은 3장에서 정규화시킨 Table 7을 활용하였다. 이를 통해 침수 시 예상 사망자 수(ED), 예상 최대 고립자 수(IP) 및 3일 이상 예상 고립자 수(IP3)를 산출하였다.
여기서, i는 건물에서의 층 식별자를 나타내며, TF는 하나의 건물에서의 총 층수를 의미하며 Table 5의 총 층수와 동일한 값을 가진다. j는 건물의 식별자를 나타내며, TB는 침수 지역의 총 건물의 수를 나타낸다. α는 범람특성, 날씨, 시간, 요일, 지역특성 등의 정성적인 항목을 정량화한 것으로, MLIT (2013)에서는 0, 0.4, 0.8의 값을 제안하고 있다. Do와 Du의 경우, 층수가 간접적으로 반영되는 인자로 위험수위(91.75%), 준 위험수위(12%), 안전수위(0.023%)의 값으로 구분하여 적용할 것을 권고하고 있다. 본 연구에서 α=0.8의 값을 활용하였으며, Do와 Du는 침수되는 건물의 층에 따라 다른 값을 적용하였다.
Fig. 3(a)는 전술된 인명피해 도출식을 적용하여 개발한 침수피해 정보 생성 모듈을 나타낸 것으로, Fig. 2(b)의 모듈과 정보연계가 이루어진다. 구체적인 결과는 Fig. 3(b)를 통해 확인할 수 있는데, 건물 및 건물의 층 단위별, 해당 지역의 행정구역 단위별, 그리고 해당 전체 지역의 예상 사망자 수 및 최대 고립자 수, 3일 이상 예상 고립자 수를 산정할 수 있다. 적용 사례의 경우, 의정부 2동의 예상 사망자 수는 4.49명, 예상 최대 고립자 수는 708명, 3일 이상 예상 고립자 수는 280.6명, 의정부 3동의 예상 사망자 수는 2.37명, 예상 최대 고립자 수는 378명, 3일 이상 예상 고립자 수는 159.2명, 해당 지역 전체의 예상 사망자 수는 6.86명, 예상 최대 고립자 수는 1,086명, 3일 이상 예상 고립자 수는 439.8명이 각각 도출되었다.
5. 결 론
본 연구에서는 정보관리 관점에서 CityGML 데이터 스키마를 기반으로 도시정보모델 생성과 응용분야로의 활용 가능성을 확인하였다. 이를 위하여 첫째, 특정 목적에 적합한 데이터 스키마의 활용방안을 제시하였다. CityGML를 기반으로 침수피해 산정을 위한 정보 항목을 선별하고, 모호한 항목에 대해서는 새롭게 활용범위에 대한 정의를 내렸다. CityGML에서 제공하고 있지 않은 정보 항목에 대해서는 Generics 모듈을 활용하여 CityGML의 Framework 내에서 추가하였다. 둘째, 침수피해 산정에 대한 응용분야에서 활용 가능한 지형과 건물에 대한 정보모델을 생성하였다. 침수피해 대한 정보관리 시 대규모 건물 객체의 정보모델링 방법 및 지형모델과 효과적으로 통합할 수 있는 방안을 제시하고, 이를 통해 의정부 일부 지역의 정보모델을 생성하였다. 셋째, 생성한 정보모델을 활용하여 해당 지역을 대상으로 예상 사망자 수, 최대 고립자 수 및 3일이상 예상 고립자 수를 산정하였다.
