Research Paper

Journal of the Computational Structural Engineering Institute of Korea. 28 February 2017. 31-37
https://doi.org/10.7734/COSEIK.2017.30.1.31

ABSTRACT


MAIN

1. 서 론

항공기 수명주기 과정에서 가혹한 환경에서의 장시간 노출과 고 하중 임무로 인해 기체의 주요 하중을 지지하는 부위에서 다양한 형태의 문제가 발생된다. 또한 제조과정에서 내재된 잠재결함이 시간이 지남에 따라 균열에 이르고, 이와 같은 문제는 항공기의 수명과 안전에 직결되기 때문에 정확한 해석과 다양한 실험이 필요하다. 구조 안정성 문제를 모사하기 위하여 3차원 유한요소로 접근하게 되면 해석 모델을 구축하는데 많은 시간과 인적 자원이 소요되며, 신뢰도가 있는 모델을 위해서는 많은 경험과 노하우가 필요로 한다(Jang et al., 2015). 개발과정에서 모사된 해석모형의 정확성을 높이기 위한 다양한 실험 과정이 필요하고, 물질적, 시간적 손실이 발생된다. 세장비가 큰 복합재 보의 경우, 3차원 유한요소 모델의 효율성과 정확성이 저하되기 때문에 효과적으로 거동을 예측하기 위해서는 차원축소를 통한 1차원 보 모델을 구성해야 한다. 차원축소를 통한 보 모델에 관련된 국외의 연구 중에 Chen(2009)은 차원 축소를 위한 단면해석 프로그램에 대한 수치 비교연구를 수행하였다. Hu(2010)Hodges(2003)의 운동방정식에 기반한 1차원 보의 거동과 하중을 계산하는 GEBT(Yu et al., 2012)와 단면해석과 응력 및 변형률 복원을 수행하는 VABS (Yu et al., 2012)를 연계하여 차원 축소와 복원의 과정을 통합하는 프로그램인 VABS-IDE에 대한 연구를 수행하였다. 그리고 균열의 강성의 예측하기 위한 연구로 Burlayenko 등(2016)은 가상균열닫힘 해석을 이용하여 세라믹 표면상에서 발생되는 열탄성 문제를 계산하였고, Sun과 Liu(2015)는 티타늄함금에서의 균열침투를 가상균열닫힘 해석(VCCT) 통해 수치해석을 예측하고 최적화 설계에 이용하였다. Ahn 등 (2012)은 가상균열닫힘 해석(VCCT)을 이용하여 섬유 보강 복합재료판에 KIKII 에 의한 혼합모드 상태의 균열된 알루 미늄판의 응력확대계수의 수치해석 효과적인 계산과정을 제시 하였다. Heo 등(2001)은 체결부에 존재하는 임의 균열에 대한 가상균열닫힘법을 이용하여 응력확대계수를 계산하였다.

본 논문에서는 VABS를 이용한 복합재 보의 차원을 축소한 단면해석의 정확성을 제시하고 복원응력을 사용한 효과적인 에너지 해방률 계산사례를 소개하고자 한다. VABS는 단면 해석과 복원해석을 위한 연구코드로 1989년 Georgia Tech의 Hodges에 의해 개발되었으며 이후 Cesnik, Yu 등에 의해 발전되고 있다. 차원축소-복원 과정을 통한 해석 결과와 3차원 유한요소 해석의 결과와 비교함으로써 차원축소와 복원해석의 효율성과 정확성을 확인한다. 이후 가상균열닫힘(virtual crack closure technique)을 이용하여 1차원 보의 단면의 변위와 힘을 추출하여 에너지 해방률을 계산하여 에너지 해방율(ERR)과 일대일로 대응하는 응력확대 계수를 얻어 잔존수명을 예측할 수 있다.

2. 단면해석을 통한 차원 축소와 복원

2.1 보의 차원축소

복잡한 3차원 형상을 차원축소를 통해 2차원 단면계수를 얻고 1차원 보의 운동방정식에 대입하여 거동을 모사하는 것이 단면해석을 이용한 차원축소 모델링의 핵심이며, 이러한 과정을 이용하여 응력과 변형률을 복원할 수 있다. 본 논문에서는 복합재 블레이드와 같이 큰 세장비를 갖는 이방성 재질의 적용된 보의 차원축소와 복원해석을 수행하기 위하여 VABS를 사용 하였다.

Fig. 1은 차원 축소된 1차원 보 모델로부터 복원해석을 수행 하는 전체적인 과정이다. 2차원 복합재 보의 단면을 이산화하고 형상정보와 재질정보를 입력하면 단면해석을 수행하면 강성 행렬과 질량행렬을 계산할 수 있다. 강성행렬과 질량행렬을 연결하여 1차원 보 모델을 구성한 이후, 거동해석을 수행하여 계산된 1차원 보의 거동을 계산하여 획득한 하중과 변위를 입력하여 3차원의 복원응력 또는 변형률을 출력할 수 있다.

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F1.jpg

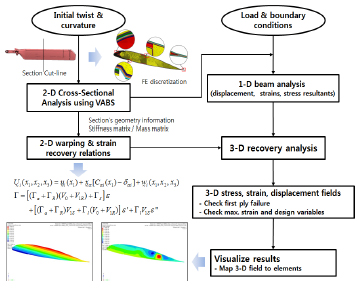

Fig. 1

Dimension reduction & recovery process of composite beam

2.2 차원축소 모델의 복원

설계 대상을 차원축소를 통해 행렬 형태로 만들 수 있다면 역으로 1차원 차원축소 모델을 3차원의 응력과 변형률 분포를 계산할 수 있다. 그 과정은 Yu 등(2012)에 전개 과정이 자세히 기술되어 있으며 보의 평형 방정식으로 부터 얻은 변형률의 1차 미분과 2차 미분을 복원이론에 의하여 응력이 표현된다. Fig. 2와 같이 횡전단 변형을 허용하는 Timoshenko 보의 단면 해석을 통해 강성 행렬을 얻을 수 있다.

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F2.jpg

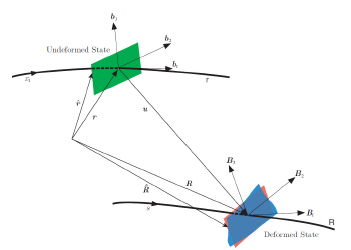

Fig. 2

Schematics of beam deformation(Yu et al., 2012)

핵심은 구조의 단면을 3차원 변형률의 식으로 표현하는 것이며 변형률 에너지는 다음과 같다.

(1)
U=12ΓTDΓ

여기서, Γ는 변형률, D 는 복합재료의 강성행렬이다. 단면해석을 계산될 수 있으며 변형률 에너지의 정의를 통하여 식 (1)의 형태로 정리하면 표현하면 고전 복합재료 역학에서 정의한 강성행렬을 얻을 수 있다. 식 (2)에서 Sij는 횡전단 변형을 허용한 Timoshenko 복합재료 보에 대한 강성행렬이다.

(2)
2U={γ¯112γ122γ13κ¯1κ¯2κ¯3}T[S11S12S13S14S15S16S12S22S23S24S25S26S13S23S33S34S35S36S14S24S34S44S45S46S15S25S35S45S55S56S16S26S36S46S56S66]{γ¯112γ122γ13κ¯1κ¯2κ¯3}

2차원의 단면해석 모델이 1차원의 보 형태의 모델로 차원 축소되었다면 역으로 보의 거동을 통해 계산된 변위와 내부 하중을 이용하여 차원의 복원이 가능하다. 초기에 비틀림과 굽힘이 있는 보 형상에 대하여 워핑함수는 h/Rh/l 의 차수로 표현할 수 있다.

(3)
w˜(xi)=(V˜0+V˜1R)ε+V˜1Sε

여기서, w(xi) 는 3차원 워핑함수이며, V0 는 2U0 를 최소화할 때의 워핑함수, V1R, V1S 는 2U1 을 최소화할 때의 워핑함수이다. 이는 고전 모델에 대한 근사적인 워핑함수이며 h/l 의 차수로 개선된다. 3차원 변형률을 변형률과 변형률의 1, 2차 미분항 으로 표현된다.

(4)
Γ=[(Γa+ΓR)(V0+V1R)+Γε]ε+[(Γa+ΓR)V1S+Γl(V0+V1R)]ε+ΓlV1Sε

3차원 변형률은 Γ=Γ111213Γ22Γ23Γ33T 이다.

보의 평형 방정식(Hodges, 2003)으로 부터 얻은 변형률의 1차 미분과 2차 미분을 얻고 복원이론에 의하여 응력이 표현되고 횡전단 변형을 허용하는 Timoshenko 보의 단면해석을 통해 강성 행렬을 얻을 수 있다. 1차원 보의 거동에 대한 유한요소 모델을 통하여 응력과 변형률이 계산된다.

(5)
ε=S1F

3. 가상균열닫힘법

3.1 가상균열닫힘법

가상균열닫힘 해석(VCCT)은 균열이 발생된 인접한 두 면이 분리되는 현상으로 이상화시키고, 균열 전파 경로를 따라 응집영역을 가정하여 두 구간의 윗면과 아랫면 사이의 견인력과 변위의 관계를 구성방정식을 이용하고, 균열의 발생과 성장을 해석하는 기법이다. Fig. 3에서 8절점 사각요소에 대하여 모드 I, 모드 II, 모드 III를 나타내었으며 절점에서 변위와 힘을 추출하여 식 (6)으로 에너지 해방률을 계산한다(Blasques, 2015).

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F3.jpg

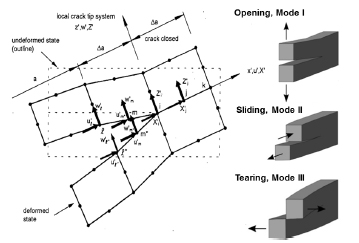

Fig. 3

Virtual crack closure technique using hexa element

(6)
GI=12a1{ri2Δul,n2+rj2Δuk,m2}GII=12a1{ri1Δul,n1+rj1Δuk,m1}GIII=12a1{ri3Δul,n3+rj3Δuk,m3}Gtotal=GI+GII+GIII

여기서, u는 변위이며 r은 절점에서 적용되는 힘이다. 본 논문에서는 3차원 유한요소모델 및 VABS에서 구동된 단면해석 모델에서 변위와 힘을 추출하여 에너지 해방률을 계산한다. 에너지 해방률은 식 (7)에 의해 평면응력과 평면변형률 조건에 따라 나뉘고, 각각의 모드 별로 응력확대 계수로 변환할 수 있다.

(7)
K=GEforplanestressK=GE/(1υ2)forplanestrain

3.2 차원축소와 복원을 통한 에너지 해방률 계산

임의의 단면에 대한 종방향 균열을 가진 복합재료 구조물의 에너지 해방률 효과적으로 계산하기 위해서 단면해석을 통해 차원축소와 복원해석을 수행한다. Fig. 4는 VABS를 통해 보의 차원축소와 차원복훤 해석을 수행한 이후 응력확대 계수(K)와 일대일로 대응되는 에너지 해방율(ERR) 혹은 균열 진전력(G)을 계산하는 순차적인 예이다. 에너지 해방률을 계산하는 과정은 6단계로 구분된다.

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F4.jpg

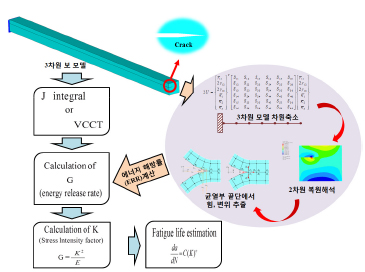

Fig. 4

Linear elastic fracture mechanism approach

1단계는 해석을 하고자 하는 형상에 대해 파악하고 3차원의 형상을 2차원의 단면으로 구현하기 위해 각각의 단면을 구분 한다. 2단계에서 각각의 2차원 단면 형상을 유한요소를 통해 FEM을 생성한다. 3단계는 2차원 FEM 단면 형상을 이용하여 각 단면의 형상 정보와 재질 정보를 포함한 강성행렬을 1차원 보에 적용한다. 4단계는 구조물에 적용되는 하중 조건을 1차원 보에 적용을 하여 하중에 따른 결과를 산출한다. 5단계는 1차원 보 해석을 통해 구해진 결과를 2차원 FEM 형상단면에 복원 한다. 6단계에서는 복원된 단면에서 응력, 힘, 변위 등을 이용 하여 균열부에서 발생되는 에너지 해방율(ERR) 혹은 균열 진전력(G)을 계산한다. 도출된 결과를 통해 최종 파단까지의 균열성장에 사용되는 반복수명을 실험값과 유사하게 예측할 수 있다. 균열 길이를 다양하게 변경하며 빠르게 결과를 효율적 으로 산출할 수 있기 때문에 이를 통해 임계균열 크기로 성장 하지 못하게 설계하거나 안전/수명 또는 파괴/안전 설계를 수행할 수 있다.

4. 수치해석 검증 예제

본 장에서는 차원축소와 복원해석을 통해 얻어지는 결과를 3차원 유한요소해석 결과와 비교한다. 그리고 3차원 모델의 가상균열닫힘 결과와 차원축소-복원해석 후 변위와 하충을 추출하여 에너지 해방률 계산결과를 비교한다.

4.1 등방성 재질이 적용된 보의 3차원 응력과 복원응력 비교

Fig. 5와 같이 3차원 유한요소 해석과 차원축소 및 복원해석 결과를 비교하기 위해 등방성 재질과 이방성 재질이 적용된 2가지 모델을 구성하였다. 10×10mm의 단면으로 구성되어 있고, 길이는 500mm의 보 형상이다. 보의 재질과 형상은 Table 1에 나타내었고, Case 1은 한 개의 등방성 재질, Case 2는 보의 중립면 기준으로 두개의 등방성 재질로 구성되어 있다. 3차원 유한요소모델은 5001개의 솔리드 요소로 되어있고, 1차원 변분근사 모델은 50개의 보 요소로 되어있다.

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F5.jpg

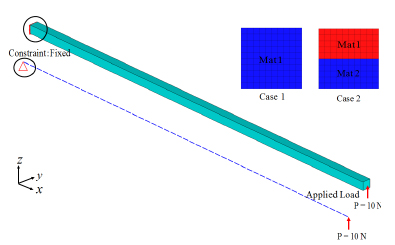

Fig. 5

Rectangular beam : 3-D FEM & 1-d beam model

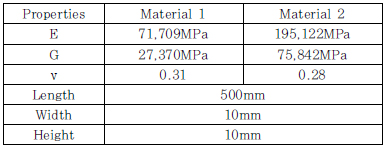

Table 1

Material property and geometry

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_T1.jpg

끝단은 고정단으로 경계조건을 주었고 다른 한쪽은 전단하중 10N 을 가하였다. Fig. 3에서 3차원 모델 단면형상과 1차원 변분근사 모델링 및 적용하중을 나타내었다. 3차원 유한요소 모델의 응력결과는 축 방향의 중심 250mm 위치에서 추출 하였고, 1차원 변분근사모델의 결과 또한 중립축에서 복원해석 수행하였다. Fig. 6과 7을 통해 3차원 모델의 응력과 차원 축소모델의 복원응력이 동일한 응력선도를 나타내고 결과 또한 1% 이하의 오차 수준임을 확인하였다.

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F6.jpg

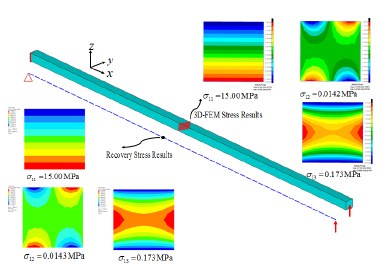

Fig. 6

Stress result at span=250mm, Case 1

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F7.jpg

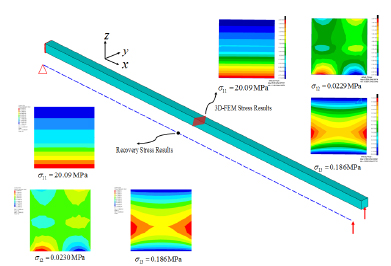

Fig. 7

Stress result at span=250mm, Case 2

4.2 가상균열 닫힘을 이용한 보의 에너지 해방률 비교

본 절에서는 3차원의 종방향 균열을 갖는 보 모델에서의 에너지 해방률(ERR)을 구하기 위해 등방성 재질의 원형 단면을 적용한 보 보델을 가지고 가상 균열닫힘 해석(VCCT)을 수행한다. 균열진전 수치모델은 Fig. 8과 같이 3차원 유한요소 모델과 1차원 보 모델로 구성하였다. 수치모델의 단면은 원형(Case1)과 사각형(Case2)이며 초기균열은 원형 단면인 경우 △a0= 2.0mm, 사각 단면의 경우 △a0=3.33mm이 적용되어 있다. 원형단면 보의 끝단에 Y 축 방향으로 10,000Z 을 하중을 가하였고, 사각형단면 보에는 Z 축 방향으로 10,000Nm의 모멘트를 부여한다. 보 모델의 형상과 재질을 Table 2에 나타나 있다.

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F8.jpg

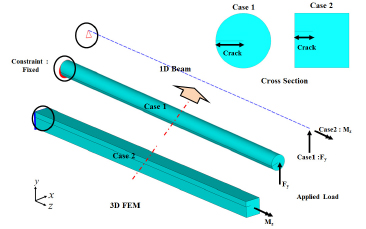

Fig. 8

Circular beam : 3D model & cross-section

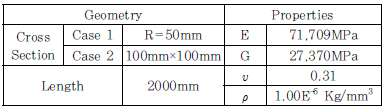

Table 2

Geometry and material property of single material beam

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_T2.jpg

3차원 유한요소해석은 Nastran을 이용하여 수행하였다. 3차원 결과와 차원 축소로 구한 에너지 해방률(ERR) 결과를 시험식(Murakami, 1987)을 통해 비교하였다. Murakami (1987)의 실험식은 적용하중, 포화송비, 균열길이로 표현되고 식 (8)과 같다.

(8)
KIII=(1.375776+1.354244v)Ty(1v)a1.5,GIII=(1+v)KIII2EKIII=3.22482Mzw2.5,GIII=(1+v)KIII2E

Fig. 9와 Fig. 10에서와 같이 보의 중앙부에서의 3차원 모델과 복원 해석된 보의 응력 분포를 시각적으로 표현하였고, 유사한 응력분포를 볼 수 있다. Fig. 11, Fig. 12는 길이 방향에 따른 에너지 해방률(ERR)의 값을 계산하여 축 방향으로 계산한 결과로 경계조건과 하중 조건이 있는 양 끝단을 제외하고 중앙부분에 접근할수록 3차원 해석결과와 차원복원 해석 결과가 점진적으로 수렴하는 것을 확인할 수 있다. Fig. 11과 Fig. 12의 결과에서 보의 길이방향에서 중간 지점을 관심지역 (L/2=1000mm)에서의 결과를 추출하여 Table 3과 같이 비교하였다.

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F9.jpg

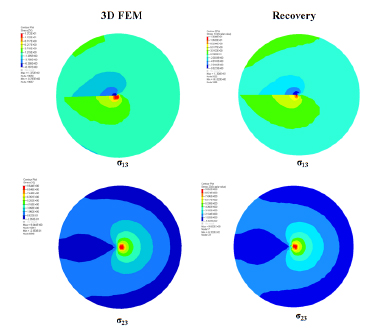

Fig. 9

Stress results of case 1, 3-d FEM & 1-d beam recovery result

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F10.jpg

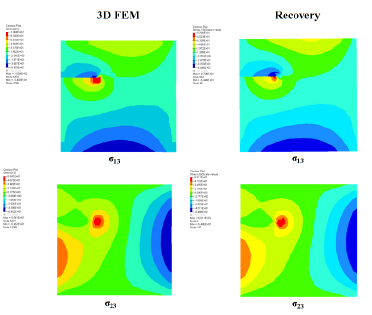

Fig. 10

Stress results of case 2, 3-d FEM & 1-d beam recovery result

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F11.jpg

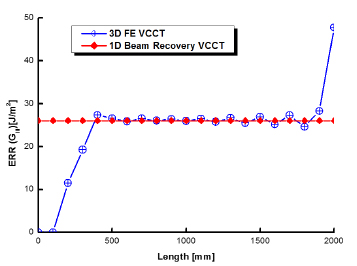

Fig. 11

ERR along the lengthwise direction : Case 1

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_F12.jpg

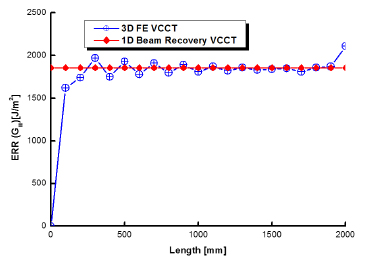

Fig. 12

ERR along the lengthwise direction : Case 2

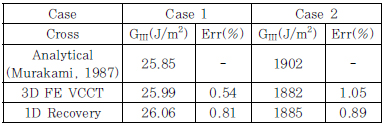

Table 3

Geometry and material property of single material beam

https://static.apub.kr/journalsite/sites/jcoseik/2017-030-01/COSEIK-30-1-31/images/COSEIK-30-1-31_T3.jpg

원형 모델에서는 실험값을 기준으로 3차원 해석결과에서 얻은 에너지 해방률의 오차는 0.54%, 1차원 보의 복원해석 결과에서 수치해석으로 계산된 에너지 해방률의 오차는 0.81%를 확인할 수 있다. 사각 단면 모델에서는 실험값을 기준으로 3차원 해석결과에서 얻은 에너지 해방률의 오차는 1.05%, 1차원 보의 복원해석 결과에서 수치해석으로 계산된 에너지 해방률의 오차는 0.89%를 확인할 수 있다.

5. 결 론

세장비가 큰 보 구조를 3차원 유한요소모델 형태로 접근하게 되면 모델을 구축하는 것은 많은 시간과 인적자원이 소요되며, 많은 경험과 노하우가 필요로 한다. 본 논문에서는 차원축소와 복원해석을 바탕으로 효율적인 가상균열닫힘 해석(VCCT)을 통해 에너지 해방률(ERR)을 계산하는 과정을 기술하였고 다음과 같은 결론을 얻었다.

단면해석 프로시져를 통해 차원축소와 복원해석을 수행하여 3차원 유한요소해석의 한계를 극복하고 효율적인 에너지 해방률 계산 기법을 제시하였다.

보의 차원축소와 복원기법 및 가상균열 닫힘법을 이용하여 복원해석 결과 및 에너지 해방률을 비교하여 효율성과 정확성을 입증하였다. 특히 제시된 에너지 해방률 계산 기법은 고고도 무인기의 날개, 헬리콥터 로터 블레이드, 풍력 블레이드, 틸트 로터 등의 정적, 동적 모델링 및 수명평가에 활용될 수 있을 것이다.

References

1
Ahn, J.S., Woo, K.S. (2012) Mixed Mode Analysis using Two-step Extension Based VCCT in an Inclined Center Crack Repaired by Composite Patching, J. Korean Soc. Civil Eng. A, 32, pp.11~18.
2
Blasques, J.P., Bitsche, R.D. (2015) An Efficient and Accurate Method for Computation of Energy Release Rates in Beam Structures with Longitudinal Cracks, Eng. Fract. Mech., 133, pp.56∼69. 10.1016/j.engfracmech.2014.11.002
10.1016/j.engfracmech.2014.11.002
3
Burlayenko, V.N., Altenbach, H., Sadowski, T., Dimitrova, S.D. (2016) Computational Simulations of Thermal Shock Cracking by the Virtual Crack Closure Technique in a Functionally Graded Plate, Comput. Mater. Sci., 116, pp.11∼21. 10.1016/j.commatsci.2015.08.038
10.1016/j.commatsci.2015.08.038
4
Chen, H., Yu, W., Capellaro, M. (2009) A Critical Assessment of Computer Tools for Calculating Composite Wind Turbine Blade Properties, Wind Energy, 13, pp.497∼516. 10.1002/we.372
10.1002/we.372
5
Hodges, D.H. (2003) Geometrically-Exact, Intrinsic Theory for Dynamics of Curved and Twisted Anisotropic Beams, AIAA J., 41, pp.1131∼1137. 10.2514/2.2054
10.2514/2.2054
6
Hu, P. (2010) VABS-IDE: VABS-Enabled Integrated Design Environment(IDE) for Efficient High-Fidelity Composite Rotor Blade and Wing Design, 51st, AIAA/ASME/ASCE/AHS/ASC Structures, Structural Dynamics and Materials Conference. American Institute of Aeronautics. 10.2514/6.2010-3063
10.2514/6.2010-3063
7
Hur, S.-P., Yang. W.-Ho, Kim, C., Ko, M.-H. (2001) Stress Intensity Factor Calculation of Elliptical Arc Through Cracks in Mechanical Joints by Virtual Crack Closure Technique, Korean Soc. Mech. Eng., pp.33~38.
8
Jang, J.H., Lee, H. (2015) Blade Analysis Library Development of Dimension Reducible Modeling and Recovery Analysis for Composite Rotor Blades, J. Korean Soc. Aeronaut. & Space Sci., 43, pp.920~927. 10.5139/JKSAS.2015.43.10.920
10.5139/JKSAS.2015.43.10.920
9
Murakami, Y. (1987) Stress Intensity Factors Handbook, Pergamon Presss.
10
Sun, Y., Liu, M. (2015) Analysis of the Crack Penetration/Deflection at the Interfaces in the Intelligent Coating System Utilizing Virtual Crack Closure Technique, Eng. Fract. Mech., 133, pp.152∼162. 10.1016/j.engfracmech.2014.11.010
10.1016/j.engfracmech.2014.11.010
11
Yu, W., Blair, M. (2012) GEBT: A General-Purpose Nonlinear Analysis Tool for Composite Beams, Composite Structures, 94(9), pp.2677∼2689. 10.1016/j.compstruct.2012.04.007
10.1016/j.compstruct.2012.04.007
12
Yu, W., Hodges, D.H., Ho, J. (2012) Variational Asymptotic Beam Sectional Analysis-An Updated Version, Int. J. Eng. Sci., 59, pp.40∼64. 10.1016/j.ijengsci.2012.03.006
10.1016/j.ijengsci.2012.03.006
13
Yu, W., Hodges, D.H., Ho, J.C. (2012) Variational Asymptotic Beam Sectional Analysis-An updated version, Int. J. Eng. Sci., 59, pp.40∼64. 10.1016/j.ijengsci.2012.03.006
10.1016/j.ijengsci.2012.03.006
