1. 서 론
1.1 연구의 배경 및 목적
국토교통부, 조달청, 한국토지주택공사 등의 주도적인 Building Information Modeling(이하 BIM) 활성화 로드맵 및 가이드라인 제시는 건축 분야에서 BIM 적용 범위의 확장과 건설 생산성 향상에 기여를 하였다(Ministry of Land, Infrastructure and Transport, 2020a; Ministry of Land, Infrastructure and Transport, 2020b). 그중, 토목의 경우 생산성 향상을 위한 BIM 적용의 확대를 시도하고 있다. 특수구조물 혹은 단발성 프로젝트에 사용되기 시작하여 주로 현장에 시범적용으로 사용되었던 과거와 달리 최근에는 “도로분야 발주자 BIM 가이드라인”, “도로분야 발주자용 BIM 실무 매뉴얼”등 토목분야의 BIM 적용 범위가 확대되고 있다(Shin et al., 2010).
본 연구는 현장 적용성에 대한 검토가 활발하게 일어나고 있는 토공사 가시설물 중 흙막이 설계 시스템 구축에 대한 연구를 진행하였다. 조달청의 “표준공사코드”에서 명시된 코드를 근거로 하여 BIM 공사 코드를 구축하였고, 그 결과 BIM 설계 시스템인 빌더허브-CE를 제작하였다.
본 연구는 2D 도면 기반 물량산출서와 빌더허브-CE에 산출된 물량산출서간의 물량을 비교 분석하여 빌더허브-CE의 효용성 및 향후 이용방안에 대하여 제시하고자 한다.
1.2 연구의 범위 및 방법

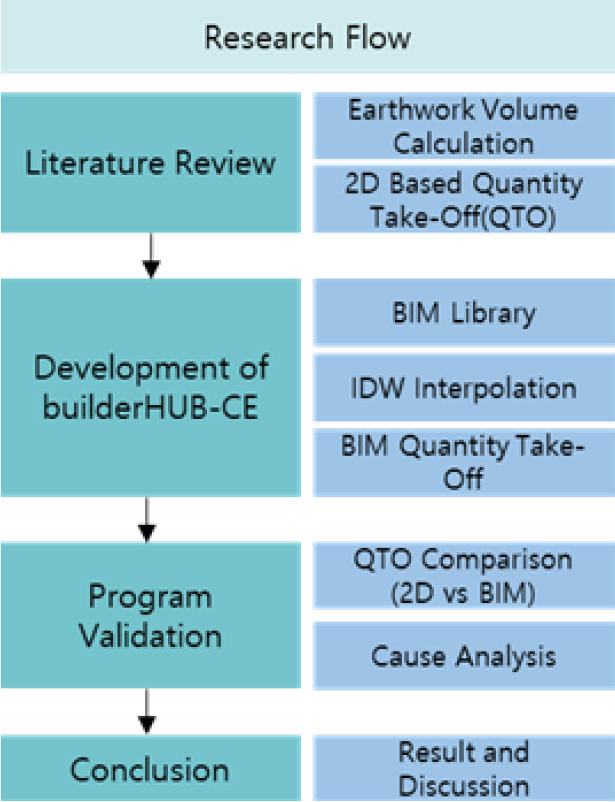

연구의 흐름은 Fig. 1과 같다.
1.2.1 선행 연구 분석
첫째, 기존 2D 프로세스에서 토공 물량 산출 방법론들을 분석하고, 3D BIM 흙막이 시스템에서 활용 가능한 기술을 제시하였다. 둘째, 흙막이 물량 산출 기술개발을 위해 현재까지 수행된 관련 기술개발에 대한 동향을 분석하고, 흙막이 BIM 시스템에 적합한 연구 개발 기술의 필요성을 제시하였다.
1.2.2 흙막이 BIM 시스템 구축(빌더허브-CE)
빌더허브-CE를 구축하기 위한 흙막이 라이브러리, 토공, 흙막이 물량 산출을 위한 고려 요소들을 도출하고 이를 구축하였다.
1.2.3 프로그램 검증(도면과 빌더허브-CE 물량산출 비교분석)
흙막이 대상 현장을 하나 선정하여 빌더허브-CE를 통해 흙막이 모델링과 물량산출을 진행하였다. 이후, 사전에 산출된 2D 도면 기반의 물량산출서와 빌더허브-CE에서 산출된 물량산출서와 비교를 통해 시스템의 활용 여부를 검증하였다.
1.2.4 결론 및 논의
대상 현장의 물량산출서간 비교 분석을 통해 얻은 데이터를 바탕으로 BIM 시스템의 기여점과 한계점에 대하여 논의하였다.
2. 선행 연구 및 이론 고찰
빌더허브-CE 개발을 위해서는 물량 산출에 필요한 요소기술들에 대하여 정의하고 이를 개발하여 BIM 시스템을 구축하고자 하였다. 따라서 토공 물량 및 흙막이 객체 물량의 정확한 산출을 위한 방법 및 기술들에 초점을 두고 문헌 고찰을 수행하였다.
2.1 토공 물량 산출법
토목 공사에 있어서 토공 물량은 중요한 요소로 다양한 방법을 통해서 토공 물량을 산출한다. 토공 물량은 공사 일정 및 비용 산정에 반드시 필요한 정보로서 공사비 절감을 위해서는 시공 전 반드시 산출해야 될 정보이다(Lee et al., 2010). 토공량을 산출하기 위해서는 시공 기준면에 대한 설정이 중요하다. 시공 기준면은 토목 공사 유형에 따라 형태가 다르고 이를 절토량과 성토량을 산출한다. 따라서 공사 유형과 시공 기준면에 맞는 토공 물량 산출법을 선정하는 것이 중요하다.
일반적으로 시공 기준면이 선형적인 현장인 도로, 철도의 경우 시공 기준면을 선형 구간별로 나누고 시횡단 면적을 구한 후 노선의 길이를 곱해서 토공량을 결정한다(Shin et al., 2010). 반면, 단지와 같은 시공 기준면이 넓은 범위에서는 등고선을 통해서 점고법 등을 활용한다. 기존에 산업에서 사용하던 2D 기반 토공 물량 산출 방법은 Table 1과 같이 정리된다(Hwang et al., 2018). 하지만, 양 끝 단면의 평균을 바탕으로 넓이를 구하는 양단면 평균법(Average for Both Section method), 중앙 단면의 값을 활용한 중앙 단면법(Center Cross-Sectional Method), 양 끝단과 중앙값을 활용한 각주 공식(Prismatic Formular) 등은 도로, 교량, 철도와 같이 선형 현장에서 사용되는 방법으로 흙막이 토공량 산출에는 적합하지 않았다.
Table 1.
Comparison of quantity take-off(QTO) method for earthwork
점을 3개 혹은 4개를 이어서 만드는 점고법(Spot Height System), 등고선을 활용하는 등고선법(Contour Line), 절토량과 성토량을 활용하는 유토 곡선(Mass Curve) 등은 흙막이 토공량 산출에 적합하다. 현장별로 차이는 있지만 일반적인 현장에서는 대상 지층의 평균값을 활용하여 박스 형태의 체적을 생성한 후, 토공량을 산출하는 경우가 많다(Baek et al., 2011). 이러한 2D 기반 흙막이 물량 산출 방법들은 작업자의 역량에 따라 오류가 생길 확률이 크다.
추가로, 일반적인 중소형 현장의 경우 8~10개 내외의 시추공 데이터를 바탕으로 토공량을 산출하는데, 시추공 데이터가 부족할 경우 특정 지점에 대한 보정이 이루어지지 않는다. 보정이 이루어지지 않은 토공 모델링은 물량 산출 시 오류 발생 확률을 높인다. 이러한 오류는 토공 데이터가 위치하지 않은 좌표에 발생되는 정보의 부재에 의해 생기는 문제이다. 점고법은 시추공 데이터를 바탕으로 주어진 면적을 삼각형과 사각형으로 구역화하여 평균 면적에 평균 높이를 곱해 계산하는 방법이다. 점고법의 지형 생성 방식은 3D BIM 프로그램에서 서페이스를 생성하는 방법인 폴리곤 모델링 기법에 적합한 토공량 산출 기법이지만, 시추공 데이터가 조밀하게 위치하지 않을 경우 지나치게 넓은 면적의 삼각형 혹은 사각형의 서페이스가 생성될 수 있다. 따라서 시추공 데이터가 부족할 때에도 이를 보완할 수 있는 보간법이 필요함을 알 수 있다(Oh et al., 2002).
최근에는 스캔 장비를 드론에 탑재하여 토공 물량 산출하는 방법이 모색되고 있다(Park and Jung, 2021). 이는 원지형의 모델링을 위한 방법으로 드론이 전체적인 지표면을 촬영하여 포인트 클라우드(Point Cloud) 기반으로 데이터를 생성한다. 이후, 포인트 클라우드 데이터를 바탕으로 지형을 3D 모델링을 및 토공사 전후를 비교하여 토공량을 산출한다. 하지만 드론은 지표면 내부의 지층별 토질에 대한 분류를 못하기 때문에 내부 지층별 토공량 등의 수량 산출이 불가한 한계점이 있다. 이와 더불어, 수목이 많은 곳에 위치할 경우, 수목들이 지표면으로 간주되어 토공량이 과도하게 산출되는 문제도 있다.
2.2 흙막이 물량 산출법
BIM 모델을 활용한 흙막이 물량산출 및 견적에 관련된 국내의 문헌을 조사한 결과는 Table 2와 같다. 흙막이 물량 산출의 근간이 되는 흙막이 BIM 라이브러리, 흙막이 BIM 프로그램 개발과 관련된 연구, 2D 도면 기반 물량산출과 BIM기반 물량산출간 비교하는 연구가 진행되었다.
Table 2.
Literature review of BIM and quantity take-off for Earthwork
| Category | Author | Title |
| Library | Han and Nam, 2011 | A Study on the Automated Estimating System using BIM based Library |
| Kim and Koo, 2014 |
Development of Parametric BIM Libraries for Civil Structures using National 2D Standard Drawing | |
|
Program Development | Kim, 2016 | BIM based smart temporary work planning |
|
Quantity take-off | Lee et al., 2010 |
BIM based Virtual Simulation in CIP(Cast in Placed Pile) Method for Underground Space Excavation |
| Jeon and Yun, 2011 | The Case Study of BIM-based quantity take-off for concrete and formwork. | |
| Jung et al., 2013 |
Analysis of Errors and Reliability in Earth-Volume and Retaining wall Quantity Estimation with 3D-BIM Compared with Routine Method Based 2D | |
| Jung et al., 2013 | Reliability Analysis and Utilization of BIM-based Highway Construction Output Volume |
Han과 Nam(2011)은 BIM 기반 토목 라이브러리 객체에 대한 LOD(Level of Detail)를 정의하였다. 이후, 구축된 객체를 통해서 월드컵대교의 Ramp교 일부를 대상으로 라이브러리를 구축하였고 이를 통해 BIM기반 견적자동화 시스템을 구축하였다.
Kim과 Koo(2014)은 국토교통부에서 표준으로 제시하고 있는 옹벽/암거 등에 해당하는 객체를 Revit으로 모델링하였다. 해당 객체들은 파라미터가 적용 가능한 BIM 라이브러리로 필요에 따라 사용 가능하도록 구축되었다. 라이브러리의 활용을 통해 설계 변경과 물량 오류 등을 줄이는 방안을 제시하였다.
Kim(2016)은 아키캐드 애드인 프로그램을 개발하여 3D 모델 구현과 시각적 검토 환경을 제공할 수 있는 가설공사 계획 수립에 대한 방법을 제시하였다. 추가로, GDL(Geometric Description Language)로 라이브러리를 구축하여 모델링 시간과 비용을 절감하는 방법을 제시하였다
Lee 등(2010)은 현장 상황에 따른 토공 모델링을 생성하고 각 모델별 공사비를 산출하였다. 이를 바탕으로 최종 설계안 결정에 기여하는 방법을 제시하였다.
Jeon과 Yun(2011)은 콘크리트와 거푸집을 대상으로 2D기반 물량산출과 BIM 기반 수량산출을 비교하였다. 이후 BIM 모델링 과정에서 생기는 객체간의 간석과 누락으로 인한 물량산출의 오류를 분석하였다.
Shin 등(2011)은 2D도면에서 3D BIM모델로의 전환 방식에 있어서 높은 생산성을 확보하는데 기여하였다.
Jung 등(2013)은 물량을 자동, 연동, 수동으로 나누어 구분하고 이를 바탕으로 수량 산출서의 근거 데이터를 구축하였다.
3. 빌더허브-CE 흙막이 BIM 시스템
빌더허브-CE 를 구축하기 위한 세 가지의 요소 기술로 BIM 라이브러리 구축, 토공과 흙막이 물량 산출법으로 구분하여 각 요소 기술별 시스템을 어떻게 구축하였는지를 기술하고자 한다.
3.1 빌더허브-CE 구축 라이브러리
BIM 라이브러리는 생산성에 큰 영향을 끼치는 요소로 객체의 파라미터와 정보를 구축하여 이를 상황에 맞게 유동적으로 활용하는 것에 의미가 있다. 라이브러리는 공공재의 성격으로 재활용이 가능하도록 개발하여야 하며, 제작 기준을 따르는 것이 중요하다. 따라서, 흙막이 자동설계 시스템을 구축하기 위해서 필요한 객체의 경우 라이브러리를 통해 개발되어야 하며, 라이브러리는 표준 분류체계를 통한 분류가 필요하다.
이에 따라 국토교통부의 건설산업 BIM 기본지침의 목차에 해당하는 “BIM 라이브러리 개발 및 활용”을 기본으로 따르되 KBIMS BIM 라이브러리 제작기준(Ministry of Land, Infrastructure and Transport, 2020), 조달청표준공사코드(Public Procurement Service, 2021), 건설정보분류체계(Korea Institute of Construction Technology, 2007)를 기준으로 작성하였다.
라이브러리는 하나의 라이브러리에서 단일 재질 정보를 표현한 단일 라이브러리와 하나의 라이브러리에서 두 개 이상의 재질 정보를 표현한 복합라이브러리로 나누어 구축하였다. 라이브러리의 명칭은 국가건설기준센터(KCSC)에서 공표한 가이드라인인 “가시설물 설계기준 KDS21 30 00”을 따라서 구축하였다(National Center for Construction Standards, 2020).
BIM 라이브러리는 객체별로 분류되어야 하나, 기존 분류체계인 표준공사코드, 건설정보분류체계 그리고 국가 건설 기준센터를 기준으로 검토하였을 때, 공종을 중심으로 분류되어 있는 체계를 그대로 활용하기에는 한계가 있다.
따라서 상위 분류체계는 국가건설기준센터 적용범위에 의한 공종을 중심으로 분류하되, 하위체계로 세분화될 때는 복합라이브러리, 단일 라이브러리 순으로 분류하였다. 단, 각각의 BIM 라이브러리 속성정보에 기존 분류체계를 추가로 코드로 포함시켰다.
분류체계에 따른 코드는 전문분야(가설흙막이 공사: CE), 대대분류(적용범위에 따른 분류, 영문 2글자), 대분류(세부공정 숫자 2자리, 복합라이브러리), 중분류(객체 유형 혹은 종류, 숫자 2자리, 단일라이브러리), 소분류(객체 세부 유형, 종류, 숫자 2자리, 단일라이브러리)로 분류하였다. 구축된 라이브러리는 복합, 단일 라이브러리 33건으로 Table 3과 같이 정리된다.
Table 3.
BIM library list for BuilderHUB-CE

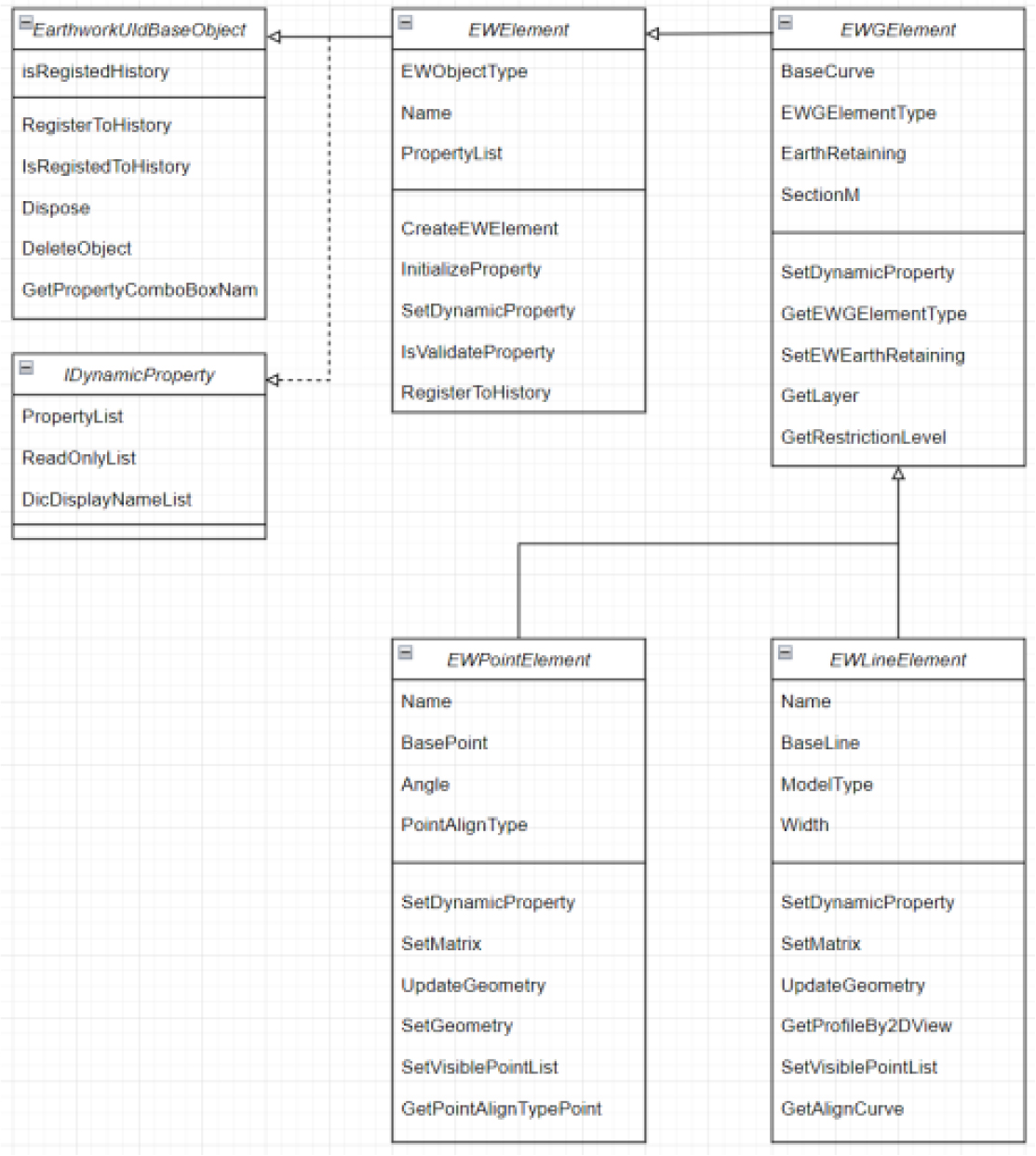

라이브러리로 구축된 객체의 DB(database)는 Fig. 2와 같이 구현하였다. 객체를 구성하는 클래스는 EWelement, EWpoint Element, EWLineElement 등 10여 개의 클래스로 구성되어 있다. 이 중 주요 클래스에 대한 설명은 다음과 같다.
∙ EwElement: 점과 선 객체들이 공통적으로 가지고 있는 id, 이름, 단면, 레이어 등의 참조되는 데이터들을 가지고 있는 클래스
∙ EWPointElement: 점으로 모델링 되는 객체가 가지고 있어야되는 점 좌표, 길이, 각도 등의 정보와 타입별로 관리되어야 되는 속성을 가지고 있는 클래스
∙ EWLineElement: 선으로 모델링 되는 객체가 가지고 있어야되는 커브 좌표, 너비, 두께 등의 정보와 타입별로 관리되어야 되는 속성을 가지고 있는 클래스
∙ EarthWorkUIdBaseObject: 객체의 삭제,생성등의 히스토리를 저장하는 클래스
∙ IDynamicProperty: 객체 클래스가 가지고 있는 속성 정보들을 저장하는 클래스
위와 같은 확장성을 가진 데이터 모델을 통해서 객체 유형별 속성 항목 및 매개변수 정의를 하였다. 데이터 모델을 통해 다양한 형상 모델의 작성과 BIM 모델의 재사용이 가능하도록 하여 실질적인 적용성을 확보하였다. BIM 프로그램 내 객체 라이브러리는 확장성과 재사용성을 중점으로 추가로 개발이 진행되어야 하고 추후 타 프로그램과의 호환성을 고려하여 표준 분류 체계를 따라서 개발이 진행되어야 한다(Noh and Yun, 2016).
3.2 빌더허브-CE 토공 물량 산출법
빌더허브-CE에서는 토목공사에서 시공 전 지층 구조 및 변화를 알기위해 생성하는 시추공 데이터를 활용하였다. 시추공의 주상도를 바탕으로 지층별 표고 값을 받아서 매립층부터 특정 지층까지의 지층별 분리가 되어 있는 지층 기둥을 생성한다. 이후, 지층 기둥의 데이터를 기반으로 동일한 지층간 면을 이어주는 방식으로 지형을 생성한다. 이때, 시추공 데이터가 부족한 부분에 대한 보정 및 지형 생성을 위한 방법으로 IDW (Inverse Distance Weighting) 보간법을 활용하였다.
보간법을 사용하는 이유는 현장별로 생성될 수 있는 시추공 데이터의 양이 한정적이고 해당 구간별로 데이터가 조밀하지 않은 상태에서 점고법 등을 통해서 지형을 생성하게 될 경우 정밀도가 떨어지는 면을 생성하게 된다. 따라서 이에 대한 보정이 필요했고 IDW 보간법을 통해서 표고값에 가중치를 부여하여 해결하였다.
IDW 보간법에서는, 가중치 계수(weighting coefficient)를 사용해서 값을 아는 포인트에 가중치를 부여한다(Bartier and Keller, 1996). 가중치의 계수가 클수록, 보간 처리 과정에서 어떠한 포인트가 알려지지 않은 포인트로부터 멀어질수록 포인트가 받는 영향도 줄어들게 된다. 이러한 포인트들은 프로그램 내에서 사용자가 선택한 라인을 기준으로 일정한 간격을 가진 사각형 그리드를 생성하고 그리드가 만나는 교점을 포인트로 지정하였다. 이렇게 생성된 포인트를 IDW 보간법을 통해서 가중치를 부여하여 지층별 높이를 생성하였다. IDW의 수식은 다음과 같이 표현된다.
여기서, 는 구하고자 하는 좌표의 Z좌표로 예측값을 의미하며, 는 참조하고 있는 좌표(x,y)의 Z값을 의미한다. 그리고 는 예측하고자 하는 좌표와 참조하고 있는 좌표간 최단 거리를 의미한다. 이 값들을 통해서 z값을 알지 못하는 좌표의 z값을 추정할 수 있게 되고 이를 통해 지형이 보간된다.

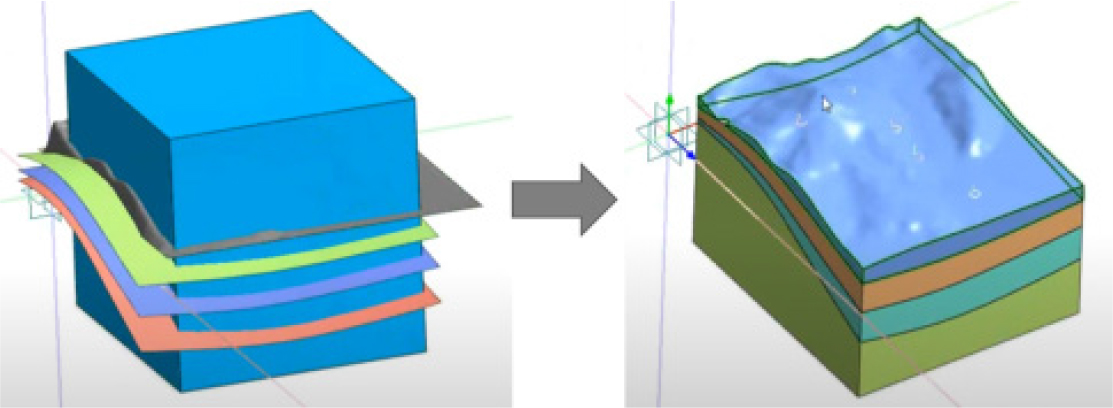

IDW 보간법을 통해서 생성된 포인트 데이터를 바탕으로 지형 매쉬 데이터를 생성한다. 이후, 대상 지형을 솔리드 객체로 생성 후 지형 매쉬 데이터를 바탕으로 솔리드 객체를 분절하는 방식으로 지층별 지형을 생성하였다. 이를 통해서 지층별로 지형 객체가 생성되고 Fig. 3와 같이 생성된 지형 객체를 통해 지층별 토공의 체적을 산출하는 방향으로 개발이 진행되었다.
IDW 보간법 역시 샘플 데이터의 분포가 고르지 않을 경우 결과의 질이 떨어질 수 있다. 또, 보간된 지표면의 최대, 최소 값은 샘플 데이터 포인트에만 근거한다는 단점이 있다. 이러한 단점은 시추공 데이터의 부족으로 생겨나는 일이다. 하지만 공공 데이터의 확대를 위해서 국토교통부에서 지반정보 시추공 정보를 수집 및 공유하고 있다. 이를 통해 공공데이터의 증대로 넓고 많은 양의 데이터가 확보될 것이고 IDW 보간법의 단점 역시 극복될 것으로 판단된다.
3.3 빌더허브-CE 흙막이 물량 산출법
빌더허브-CE에서는 객체별 물량 산출 방법을 각각 다르게 적용하였다. 따라서 물량이 객체 단위로 1대1로 맵핑되는 것이 아니라 객체 종류별로 물량 산출 방법을 다르게 적용하여 개발되었다. 이는 현장에서 요구되는 데이터에 맞추어서 객체별로 산출식을 각각 설정하여 개발하였기 때문이다. 물량 산출식은 A~D까지 4개의 산출식으로 나눌 수 있으며, 각 산출식에 사용되는 항목은 Table 4와 같다. 객체단위로 1대1로 적용이 될 수 있는 산출식, 재료의 물성으로 인해 할증을 부여하는 산출식, 재료의 조립과정에서 생기는 오류를 보정하기 위한 산출식, 재료의 설치로 인한 자재 손실료를 반영한 산출식으로 분류된다.
Table 4.
List of Type and Formula for QTO
우선 Type A인 객체 단위로 보정없이 적용될 수 있는 물량은 지층별 토공 물량과 객체 단위로 산출이 필요한 항목들이다. 지층별 토공 물량은 물량산출서를 바탕으로 내역서를 작성하기 위해서는 필요한 데이터이다. 따라서, IDW 보간법을 활용하여 지형의 형상은 보정을 하되, 체적 산출량의 보정은 없이 단순 산출하였다. 또, H-pile, 토류판, raker 등 개별로 수량 산출이 가능한 항목의 경우 객체 단위로 산출한다.
Type B인 재료의 물성으로 할증을 부여하는 산출식은 콘크리트 타설, 슬라임과 같이 재료의 물성에 의한 보정이 필요한 항목일 경우 적용한다. 슬라임과 콘크리트의 경우 토사와 그 외 지층별로 각각 다르게 체적을 산출하는데 이는 토사의 특성을 부여한 것이다.
Type C의 물량 산출법은 재료의 조립과정에서 생기는 물량을 보정하는 산출식으로 H-pile, sheet pile, strut, corner strut등과 같이 객체간 조립을 통해서 설치를 할 경우 조립에 대한 추가적인 물량이 산출되어야 한다.
마지막으로 Type D의 물량 산출은 사용기간에 따른 가치의 감소를 나타낸 것이다. 신강재의 가치를 백분율로 표기한 것인 강재손료를 물량산출서의 보정값으로 추가한 것이다. 이와 같이 물량 산출식을 4가지 종류로 나누고 이를 바탕으로 물량 산출을 하여 실제로 현장에서 요구되는 데이터와의 정합성과 사용성을 올리고자 하였다.
4. 2D 도면 기반 산출 대비 빌더허브-CE 물량산출 비교

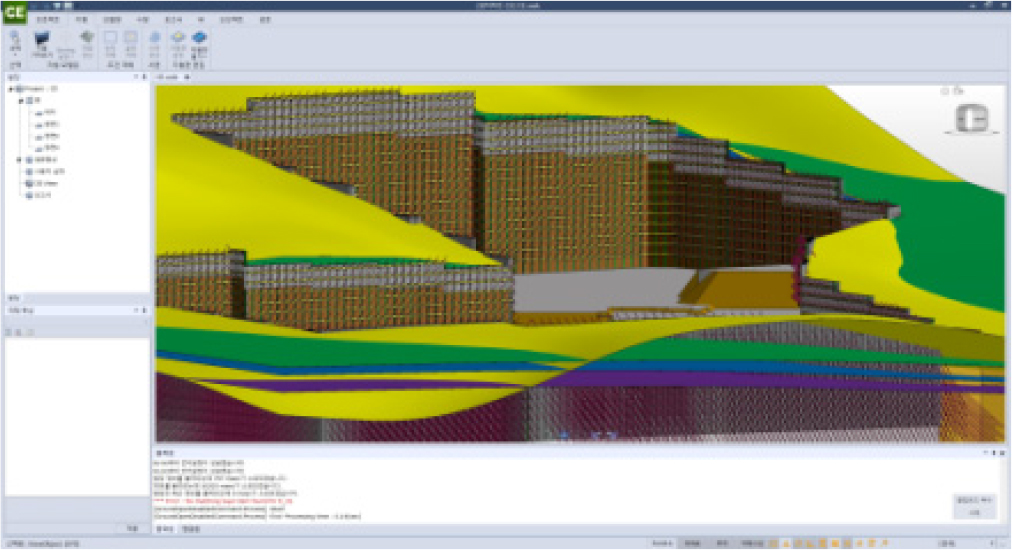

본 연구의 검증을 위해 서울에 위치한 현장을 하나 선택하여 빌더허브-CE를 통해 모델링과 물량산출을 진행하였다. 대상 현장은 빌더허브-CE를 통해서 모델링하여 물량산출을 진행하였고 모델링 결과물은 Fig. 4와 같다.
물량 산출은 2D 도면기반 물량산출서와 빌더허브-CE의 물량산출서와의 비교를 통해서 이루어졌다. 빌더허브-CE는 흙막이 공사에 특화된 프로그램으로 현재 개발 중인 프로그램으로 토목 공사 항목 중 우수, 오수, 포장 공사에 대한 물량 산출은 객체 모델링 및 물량 산출을 지원하지 않는다. 따라서 흙막이 물량을 기본으로 2D 도면 기반 물량산출서와 비교를 진행하였고 그 결과는 Table 5와 같다.
Table 5.
Comparison of 2D-based and BuilderHUB-CE based quantity take-off
2D 도면 기반 물량산출서와 빌더허브-CE 물량산출서를 Type A~D에 근거하여 비교하였다. 물량 산출식 Type A의 경우 객체 단위로 1:1로 물량산출을 하는 항목이라 상대적으로 높은 정확도를 보이는 것을 알 수 있었다.
토사의 경우 일반적인 현장의 경우 지층의 평균값을 활용하여 박스형태의 체적으로 토공량을 산출하는 경우가 많아 실제 3D 객체의 부피 값을 구하는 빌더허브-CE의 방식과는 차이가 있다. 따라서 Table 5의 토공량(Removal of surplus soil)에서 2D 기반 물량과 빌더허브-CE의 물량산출에서 차이가 나는 것을 알 수 있다.
물량 산출식 Type B의 경우 어떠한 할증률을 적용 하냐에 따라 산출되는 값이 달라지는 특성을 가진다. Type B에 속한 항목들의 경우 지층 모델링과 연관성이 있는 항목들로 해당 객체가 어떠한 지층에 닿느냐에 따라 각각 다른 보정 값을 적용하는 항목이다. 빌더허브-CE에서는 주상도를 바탕으로 지형을 생성하기 때문에 기존 2D 기반의 물량산출에서 사용하는 평균값을 활용한 지형 모델링보다 보다 정확한 지층이 모델링이 이루어진다.
또, 2D 기반의 물량 산출과 다르게 빌더허브-CE의 경우 , 부재 간 서로 겹쳐있을 경우 해당 영역을 물량 산출에 제외하기 때문에 보다 정확한 물량 산출이 가능하다.
물량 산출식 Type C의 경우 높은 정확도로 물량 산출이 되는 것을 확인할 수 있었다. 이는 객체에 단순 계산식을 더한 것으로 2D와 3D간 큰 차이가 발생하지 않는 것을 알 수 있다.
물량 산출식 Type D의 경우에는 자재 단위로 시간의 개념이 포함되어야 하는 강재 손료이다. 이 경우 신자재 혹은 재활용 자재에 따라서 값이 달라진다. 또, 현장의 위치, 해수면 여부, 등에 따라 할증이 달라지는 요소로 변동의 여지가 크다. 또, 공기 연장 등의 이슈가 발생할 시 할증율과 기간이 변동되기 때문에 추가 개발을 통해서 더욱 정밀화가 가능한 종류의 물량이다.
5. 결론 및 논의
본 연구에서는 선행 연구 분석을 통해서 요소기술을 도출하고 이를 바탕으로 흙막이 BIM 시스템을 개발하였다.
이후, 개발한 프로그램에서 흙막이와 토공 물량산출을 위한 방법론을 4가지 종류로 분류하였다. 이후 분류된 산출법을 바탕으로 개발을 진행하고 2D 도면 기반 물량산출서와 빌더허브-CE 물량산출서간의 비교를 통해서 새로 개발된 시스템의 정확도에 대해 알아보았다.
현재 현업에서 사용되는 내역서의 경우 2D 도면을 기반으로 사용자가 물량 산출을 진행한다. 이러한 과정은 사용자의 경험 혹은 능력에 의해 결정되는 부분이 상당하기 때문에 실제 로 현장에서 사용된 내역서라도 완벽한 정답이라고 할 수 는 없다. 하지만 오랜 기간 현업에서 산출의 근거가 되는 자료이기 때문에 이를 근거하여 개발을 진행하되, 3D BIM 시스템을 통해서 물량산출을 진행할 경우 사용자의 단순 오류를 현저히 줄일 수 있고, 단순반복 작업을 줄일 수 있는 장점이 있다.
따라서 BIM 시스템에서의 장점과 단점을 인지하고 이를 개선할 수 있는 방법으로 개발을 진행해야 한다. 이를 바탕으로 현재 부족한 부분들과 앞으로 개선해야 할 부분들을 도출할 수 있었다.
1) BIM 모델 기반 산출 프로그램의 경우, 객체를 통해서 물량산출이 이루어진다. 따라서 설계에 필요한 객체를 표현할 수 있으며 적합한 정보를 포함하는 라이브러리를 만들되 재사용성과 호환성을 높이는 방향으로 개발이 진행되어야 한다.이와 더불어, 모델링을 하지 않은 객체의 경우에는 시스템 내에서 물량 산출이 불가능하다는 점을 인지하고 설계 검토 기능 혹은 모델링이 불가능한 객체에 대한 보정을 할 수 있는 기능이 필요하다.
2) 지형을 모델링하기 위해서 시추공 데이터가 필요하다. 시추공 데이터는 현장마다 그 수가 크지 않다. 한정적인 데이터로 지형을 모델링하기 위해서는 존재하지 않는 지점에 대한 보간법이 필요하다. 하지만 보간법도 시추공의 데이터가 적을 경우 한계점을 가진다. 최근에는 시추를 했던 현장의 데이터가 공공 DB화 되고 이를 공개함으로 인해 미흡했던 데이터를 보충할 수 있다. 따라서 주어진 시추 데이터를 바탕으로 지형을 만들되, 부족한 데이터를 보간할 수 있는 방법이 추가로 개발 및 연구되어야 한다.
3) 기존 2D기반 물량산출서보다 정확한 물량 산출을 위해서는 시스템 내에 객체별 산출식의 정밀도를 더하여 물량산출의 정확도를 올려야한다. 추가로 사용자가 실수할 수 있는 부분의 경우 모델링에 대한 오류를 검토할 수 있는 기능 및 모델링이 불가능한 부분에 대한 기능 개발을 통해 보완이 필요하다.
본 연구는 개발이 진행되고 있는 BIM 기반 흙막이 시스템의 물량산출 부분을 대상으로 연구가 진행되었으나, 향후 프로그램이 고도화되고, 관련 연구가 더 진행됨에 따라 BIM 기반 흙막이 시스템의 활용성이 더 향상될 것이라고 생각된다.
